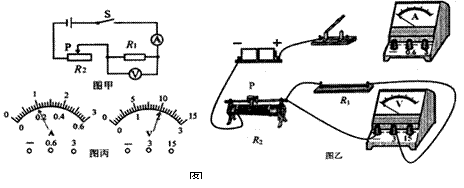

入库时间：2014-09-17如图17.3-6所示，小丽同学利用电压表和电流表测量电阻R1的阻值(约9Ω左右)，电源选用两节干电池。
(1)按图甲电路，将图乙中电流表正确连入电路
(2)该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是_________________或___________________。
(3)清除故障后，小明将滑片P向左滑动时，电压表示数将________(填“增大”、“减小”、“不变”)，当P滑到某一位置时，两表读数如图丙所示，由此可知R=____Ω。你认为这个结果可靠吗?
，理由是_____________________________ 。
-
难度：
使用次数：53
入库时间：2014-09-17
如图17.3-7甲是测量小灯泡（U额=2.5V
）电阻的电路，电源电压恒为4V。（1）请将图甲中的电路连接完整。（要求滑片P向右滑动时电灯变亮，导线不允许交叉）
（2）实验中，滑动变阻器除了保护电路外，还可以 。
（3）下表是记录的部分实验数据，图乙是第1次实验中电流表的示数，该示数为 A。这5次实
验中，灯泡电阻的最大值为 Ω（结果保留两位小数）。为了完成这5次实验，应该选取最大阻值不小于 Ω的滑动变阻器。
实验次数
1
2
3
4
5
电压U/V
2.5
2.0
1.5
1.0
0.5
电流I/A
0.22
0.19
0.16
0.10
