入库时间：2014-09-11我们已进行过“科学探究：电流、电压、电阻之间的关系”，请你在方框中画出该实验的电路图。
（1）由于电路中电流的大小受多种因素的影响，所以我们在探究某一因素变化对电流的影响时，必须保持其它因素不变，即采用了 法。

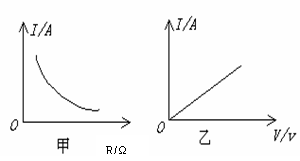

（2）如图是某实验小组在探究过程中，根据实验数据绘制的图像，其中表示电压不变时，电流随电阻变化的图像是 图；表示电阻不变时，电流随电压变化的图像是 。(选填“甲”或“乙”)
（3）在探究过程中，使用滑动变阻器的目的是 和 。
（4）实验的结论是。① ②
-
难度：
使用次数：176
入库时间：2014-09-11
在用“伏安法测导体电阻”的实验中．
(1)小明连接的实物电路为图．其中有几处是错误的，请在错误之处打“×”并改正．
(2)下表是小明同学拟出的实验报告．请将上述报告中的三处空白补充完整．
(3)从“实验步骤”看，存在的主要缺陷是什么．
-
难度：
使用次数：140
入库时间：2014-09-11
瑞瑞同学在中考物理实验加试时,对串联电路电压规律进行了探究.
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
⑴按图示的电路图连接电路；
⑵闭合开关，用电压表测出L1两端的电压；
⑶在测L2两端的电压时, 瑞瑞同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上；
⑷测出AC间的电压.
【交流与评估】
⑴在拆接电路时,开关必须_________；
⑵瑞瑞同学用上面的方法能否测出L2两端的电压?为什么?___________________________.
UAB/V
UBC /V
UAC /V
2.4
1.4
3.75
⑶方法改进后，所测出AB、BC、AC间的电压记录在右面表格中.分析瑞瑞同学的实验数据可以得出的结论是: 串联电路总电压________各用电器两端的电压之和（填“等于”或“不等于”）.
⑷这个实验在设计方案上还存在的不足之处是：___________________________.
-
难度：
使用次数：145
入库时间：2014-09-11

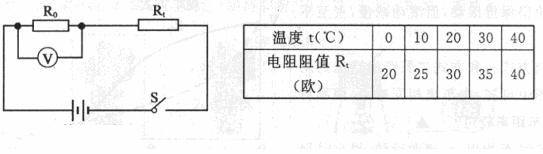

小明想探究某电阻的阻值R，与温度t的关系，设计了如下图所示的电路，其中，定值电阻Ro＝20欧，电源电压U＝3伏。他把该电阻放在不同的温度下做实验，得到了不同温度下该电阻的阻值(如下表)。
(1)由表中数据得出，该电阻的阻值Rt与温度t的数学关系式为 。
(2)通过计算说明，当温度为0℃时，小明观察到实验中电压表的示数为多少伏? ·
(3)在实验过程中，小明发现：温度较高时，随温度的上升，电压表示数变化不明显。经检查，电路连接正常，各元件没有损坏。你认为小明发现的情况可能是什么原因造成的? 。
-
难度：
使用次数：399
入库时间：2014-09-11

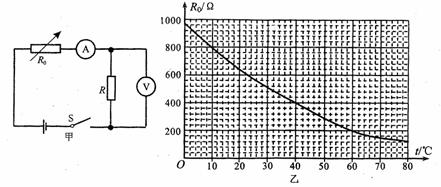

现代生物医学研究使用的细菌培养箱内的温度需要精确测控，测控的方法之一是用热敏电阻来探测温度。如图甲所示的电路，将热敏电阻Ro置于细菌培养箱内，其余都置于箱外。这样既可以通过电流表的示数来表示箱内温度，又可以通过电压表的示数来表示箱内温度。已知该电路中电源电压是l2 V，定值电阻R的阻值是200 Ω。热敏电阻Ro的阻值随温度变化的关系如图乙所示。求：
(1)当培养箱内的温度降低时，电流表的示数如何变化？
(2)当培养箱内的温度为40℃时，电压表的示数是多大？
(3)已知电流表的量程是0 ~30 mA，电压表的量程是0~8 V，则此电路能够测量的最
高温度是多大？
