难度：
使用次数：161
入库时间：2014-09-01如图10所示，一束光线AO从玻璃中斜射到空气中，请在图中画出入射光线AO的折射光线的大致方向。
-
难度：
使用次数：116
入库时间：2014-09-01
如图11所示，某同学站在商场匀速向上运动的扶手电梯上，请在图中作出该同学所受重力的示意图。（O点为该同学的重心）
-
难度：
使用次数：190
入库时间：2014-09-01

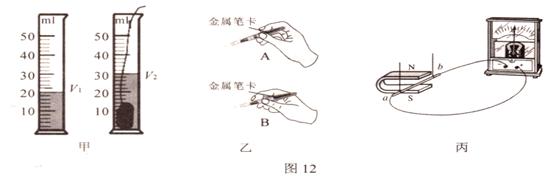

实验室里，测量时间的常用工具是____：如图12甲所示，量筒中石头的体积是___cm3；正确使用试电笔是图12乙中的____图（选填“A”或“B”）；如图12丙所示，闭合电路中的导线ab迅速向左运动，灵敏电流表的指针发生偏转，这是____现象。
-
难度：
使用次数：120
入库时间：2014-09-01

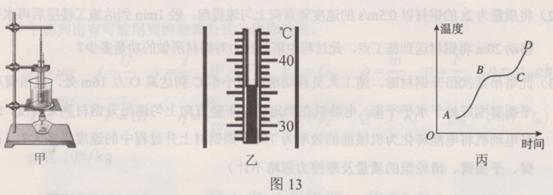

小明用图13甲的实验装置探究“某固体熔化时温度的变化规律”。
(1)实验中宜用____（选填“较大颗粒”或“微小颗粒”）的固体。
(2)加热过程中某一时刻温度计的示数如图13乙所示，读数为____℃。
(3)根据实验数据，绘
出熔化图像如图13丙所示。由图像可知，此固体是____（选填“晶体”或“非晶体”），在熔化过程中不断吸热，温度____（选填“升高”、“降低”或“不变”），CD段是____态。
-
难度：
使用次数：132
入库时间：2014-09-01
海军迷小东想知道辽宁舰受到的浮力大小与哪些因素有关，他利用如图14所示的装置进行探究，把同一金属块浸入甲乙两种液体中，记录数据如下：
液体
次数
浸入体积
A示数/N
B示数/N
浮力/N
甲
1
0
5.0
2.0
0
2
一半
4.1
2.9
3
全部
3.2
3.8
1.8
乙
4
0
5.0
2.0
0
5
一半
4.3
2.7
0.7
6
全部
3.6
3.4
1.4
(l)表格中空缺的数据应为 N。
(2)分析比较实验次数 ，可知：当排开液体的体积（浸入的体积）相同时，物体受到的浮力与____有关。
(3)分析比较金属块受到的浮力与它排开液体受到的重力，可知：____。
(4)分析表格中的数据，可知ρ甲__________ρ乙。（选填“<”、“=”或“>”）
