入库时间：2014-08-21如图5－1－28所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行．接入电路后，观察到小磁针偏转．
(1)实验探究的是通电直导线周围是否存在________．
(2)改变直导线中的电流方向，小磁针的偏转方向也发生改变，表明______________________．
(3)实验中用到的一种重要科学研究方法是________．
A．类比法 B．转换法 C．控制变量法 D．等效替代法
图5－1－28
-
难度：
使用次数：205
入库时间：2014-08-21
如图5－1－29所示，将一根导体棒ab的两端用细导线与灵敏电流计组成一个闭合电路，并用绝缘细线悬挂起来放在U形磁铁的磁场中．
(1)让导体棒ab水平向左运动时，灵敏电流计的指针向右偏转；导体棒ab水平向右运动时，指针向左偏转，说
明感应电流的方向与________________有关．(2)让导体棒ab水平向右缓慢运动时，灵敏电流计的指针向左偏转的角度较小；导体棒ab水平向右快速运动时，灵敏电流计的指针向左偏转的角度较大，说明感应电流的大小与________________有关．
(3)让导体棒沿竖直方向上下运动时，电路中______
感应电流产生．(4)下列电器中，应用电磁感应原理制成的是( )
A．电铃 B．电风扇 C．动圈式话筒 D．动圈式扬声器
图5－1－29 -
难度：
使用次数：154
入库时间：2014-08-21
如图5－1－30所示，是小明探究“影响电磁铁磁性强弱因素”的装置图．它是由电源、滑动变阻器、开关、带铁芯的螺线管和自制针式刻度板组成．通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱．在指针下方固定一物体A ，当用导线a与接线柱2相连，闭合开关后，指针B发生偏转．
(1)指针下方的物体A应由________材料制成．
A．铜 B．铝 C．塑料 D．铁
(
2)当开关闭合后，电磁铁左端应为磁极的________极．(3)实验发现：
① 将滑动变阻器的滑片P向左移动过程中，指针B偏转的角度将会________(填“增大”、“减小”或“
不变”)．② 将导线a由与接线柱2相连改为与接线柱1相连，闭合开关后，调整滑动变阻器的滑片P的位置，使电路中的________保持不变，可发现指针B偏转的角度将会________(填“增大”、“减小”或“不变”)．
(4)经过对电磁铁的研究，可得出结论是：当线圈匝数一定时，通过电磁铁的电流越大，电磁铁的磁性越________；当通过电磁铁的电流一定时，电磁铁的线圈匝数越多，磁性越________．
图5－1－30
-
难度：
使用次数：113
入库时间：2014-08-21

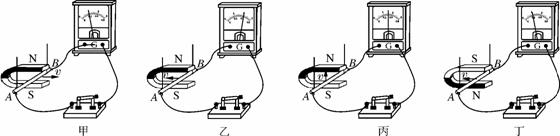

在“探究感应电流的产生”的实验中．小颖同学的四次实验情况分别如图5－1－31所示．
(1)有同学说：“只要闭合电路中的一部分导体在磁场中运动，就会产生感应电流．”你认为他的说法对吗？______，图________可支持你的结论．
(2)为了探究感应电流的方向跟磁场方向和导体运动方向之间的关系．
A．根据图甲和图乙的实验现象可以得出结论：________________________________________________________________________
________________________________________________________________________.
B．根据图乙和图丁的实验现象可以得出结论：________________________________________________________________________
________________________________________________________________________.
(3)从能量的角度来分析，感应电流的产生过程是________能转化为电能．
图5－1－31
