难度：
使用次数：52
入库时间：2014-08-21在如图5－1－23所示的实验装置中，用棉线将铜棒ab悬挂于磁铁的N、S极之间，铜棒的两端通过导线连接到灵敏电流计上．当铜棒向左运动时，电流计的指针________(填“偏转”或“不偏转”)．该装置可将________能转化为电能．写出用该原理制成的一种设备：____________.
图5－1－23
-
难度：
使用次数：109
入库时间：2014-08-21
图5－1－24为我们实验室所用电流表的内部结构示意图．当接入电路，有电流通过线圈时，线圈带动指针偏转．该电流表的工作原理是________________________________________________________________________．
图5－1－24
-
难度：
使用次数：61
入库时间：2014-08-21
当螺线管通电时，螺线管的N、S极如图5－1－25所示，请在图中标出电流的方向和小磁针静止时的N、S极．
图5－1－25 -
难度：
使用次数：121
入库时间：2014-08-21
如图5－1－26所示，把螺线管沿东西方向水平悬挂起来，然后给导线通上如图所示的电流，请你想一想会发生的现象是( )
A．通电螺线管仍保持静止不动
B．通电螺线管能在任意位置静止
C．通电螺线管转动，直至A端指向南，B端指向北
D．通电螺线管转动，直至B端指向南，A端指向北
图5－1－26
-
难度：
使用次数：107
入库时间：2014-08-21

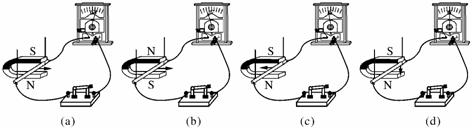

如图5－1－27所示，是某小组的同学探究感应电流方向与哪些因素有关的实验情景(图中箭头表示导体的运动方向)，下列说法中正确的是( )
A．比较图(a)和图(b)可知，感应电流的方向与磁场方向有关
B．比较图(b)和图(c)可知，感应电流的方向与磁场方向和导体运动方向无关
C．比较图(a)和图(c)
可知，感应电流的方向与磁场方向无关D．由图(d)可以得出感应电流的方向跟导体是否运动无关
图5－1－27
