难度：
使用次数：188
入库时间：2014-08-20小明家电能表月初的示数如图4－5－9所示，如果他家一个月用了120度电，则月末电能表的示数应为，他家本月应交电费________元(当地电费价格为0.5元/kW·h)．
图4－5－9
-
难度：
使用次数：156
入库时间：2014-08-20
随着生活水平的提高，家用电器日益增多．某户进行电路旧线改造后，将保险丝的规格由5 A换成了8 A，则该线路允许同时接入用电器的总功率比原来增加了( )
A．1 100 W B．1 760 W C．660 W D．2 860 W
-
难度：
使用次数：177
入库时间：2014-08-20
通过人体的电流过大会危及人的生命安全．人两手间的电阻约为2 kΩ，而人穿干燥胶鞋时，手与大地间的电阻约为800 kΩ.如果分别加220 V电压，则前一种情况通过人体的电流约是后一种的( )
A．2倍 B．400倍 C．220倍 D．800倍
-
难度：
使用次数：75
入库时间：2014-08-20

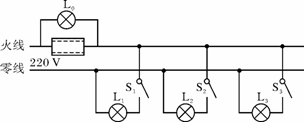

图4－5－10为一条刚装好的民用照明电路，在未装保险丝之前，先将规格为“220 V 40 W”的白炽灯L0接在火线上要装保险丝的两个接
线柱上，当只闭合S1时，L0和L1都呈暗红色；当只闭合S2时，L0正常发光；当只闭合S3时，L0不亮．下列判断正确的是( )A．L1所在支路短路 B．L2所在支路短路
C．L3所在支路短路 D．L2所在支路开路
图4－5－10
-
难度：
使用次数：738
入库时间：2014-08-20
请在图4－5－11中连接家庭电路的电路图，要求L1灯、L2灯并联，开关S控制两盏灯．
图4－5－11
