入库时间：2014-08-18根据图4－1－15所示的电路，在虚线框内画出对应的电路图．
图4－1－15
-
难度：
使用次数：99
入库时间：2014-08-18
为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐

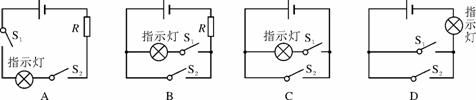

在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列符合该设计的电路图是( )
-
难度：
使用次数：111
入库时间：2014-08-18
如图4－1－16所示的是一次实验时电流表指针的偏转情况，王强对此作出了四种结论，其中错误的是( )
A．若使用“－”和“3”两个接线柱接入电路，则指针所对的示数为2.3 A
B．若使用“－”和“0.6”两个接线柱接入电路，则指针所对的示数为0.46 A
C．若原来
使用“－”和“3”两个接线柱接入电路，而后使用“－”和“0.6”两个接线柱接入电路，则指针所对的示数不会改变 D．电流从电流表的“－”接线柱流出
图4－1－16
-
难度：
使用次数：79
入库时间：2014-08-18
如图4－1－17所示的电路，闭合开关S时，灯泡L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮，则( )
A．灯L1断路
B．灯L2断路
C．灯L2短路
D．开关S断路
图4－1－17
-
难度：
使用次数：232
入库时间：2014-08-18
如图4－1－18所示，要使L1、L2和L3串联
，应使S1________，S2_
_______，S3________；要使L1、L2和L3并联，应使S1________，S2________，S3________.
图4－1－18
