入库时间：2014-08-16如图所示为小娟同学站在某商场匀速向下运动的电动扶梯上的示意图，请在图中作出小娟所受力的示意图（O点为小丽的重心）。
-
难度：
使用次数：74
入库时间：2014-08-16
如图所示，根据小磁针静止时N极的指向，在图中标出通电螺线管的N、S极并画出通电螺线管的绕法。
-
难度：
使用次数：151
入库时间：2014-08-16
用伏安法测量标有电压为2.5 V的某小灯泡电阻的实验中，如图甲所
示为电路图。（1）根据电路图完成图乙中实物连接；
（2）如图丙所示，小灯泡正常工作时电流表的读数为 ▲ A，此时小灯泡的电阻为 ▲ Ω（保留1位小数）；
（3）通过调节滑动变阻器的滑片，多次测量，画出了小灯泡中电流随其两端电压变化的U—I关系图像（如图丁），发现：当电压表的示数增大时，电压表与电流表的示数之比 ▲ （选填“变大”、“变小”或“不变”）。说明 ▲ 。
（4）若将这样的两个小灯泡串联后接在电压为3V的电源两端，则此时两个小灯泡的总功率为 ▲ W。
-
难度：
使用次数：163
入库时间：2014-08-16

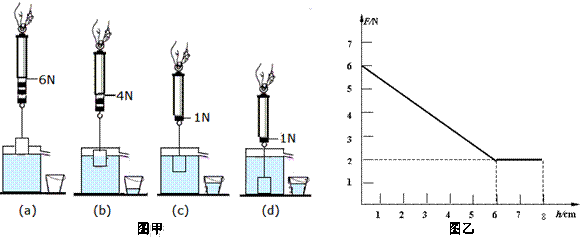

徐亮同学在“探究浮力的大小跟哪些因素有关”的实验中，在弹簧测力计下悬挂一圆柱体，当圆柱体下表面与水面相平时开始缓慢下降，直到与烧杯底接触为止，如图甲所示。
（1）圆柱体的重力G= ▲ N；
（2）圆柱体浸没在水中后所受浮力F浮= ▲ N；（3）比较（b）、（c）两图可得：浸在同一种液体中的物体受到浮力的大小跟 ▲ 有关；
（4）比较 ▲ 图可得：当圆柱体浸没在水中继续下沉的过程中，受到的浮力不变；
（5）徐亮完成如图甲所示的实验后，把水换成另一种液体重复上述实验，根据实验数据绘制出如图乙所示的弹簧测力计的示数F与物体下降高度h的F -h图象。那么物体浸没在这种液体中受到的浮力 F浮′= ▲ N。实验表明，浸在液体里的物体受到的浮力大小还跟 ▲ 有关。另一种液体的密度ρ液= ▲ kg/m3。
-
难度：
使用次数：99
入库时间：2014-08-16
如图所示，电源电压保持不变， R1R2为阻值未知的定值电阻。在闭合开关S的情况下，断开S1时，电压表的读数U1=4V，电流表读数I1=0.1A；闭合S1时，电压表的读数U1=6V。求：
（1）电源电压U；
（2）定值电阻R1R2的阻值；
（3）闭合开关S的情况下, S1断开与闭合时电路中的电功率之比。
