难度：
使用次数：137
入库时间：2014-08-16实验小组在“测量小灯泡的电功率”的实验中，电源电压为6V，小灯光的额定电压是3.8V．

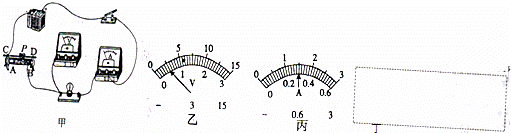

（1）如图甲所示是小明没有连接完的实物图，请你用笔画线代替导线将实物图补充完整．
（2）连接电路时，开关应处于 状态．
（3）实验时，小灯泡几乎不发光，移动滑片P也不能改变灯的亮度，原因是他把滑动变阻器的 （选填“A、B”“C、D”）接线柱同时接入了电路．
（4）排除故障后，实验中，移动滑动变阻器滑片P到某一点，电压表的示数如图乙所示，为 V，要测量小灯泡的额定功率，应将滑片P向 端（选填“A”或“B”）移动．当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率是 W．
（5）小红没有使用电流表，而是多选用了2个开关和一个已知电阻R0，其它元件与小明的相同，也测出小灯光的额定功率，请在图丁虚线框内画出设计的电路图．
-
难度：
使用次数：61
入库时间：2014-08-16
2014年中俄开展了海上联合军演，展示了我海军先进的装备，中国的导弹驱逐舰郑洲号是我国最先进的导弹驱逐舰，满载时排水量为7500t．试求：（ρ海水=1.03×103kg/m3，g=10N/kg）
（1）该舰满载时所受到水的浮力是多少？
（2）若该舰从长江口驶向大海，浸入海水中的体积是多少？（结果保留一位小数）
（3）该舰的某声呐系统在海面下20m深处，受到海水的压强是多少？
-
难度：
使用次数：74
入库时间：2014-08-16
如图所示，定值电阻R=10Ω，小灯泡的规格为“6V 3W”，当开关S断开时，电流表读数为0.3A，若小灯泡阻值不随温度变化，当闭合开关S时，求：
（1）电源电压为多大？
（2）小灯光的阻值是多大？
（3）小灯泡的实际功率是多大？
-
难度：
使用次数：298
入库时间：2014-08-16

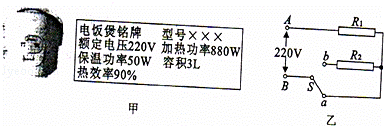

如图甲所示，是某电饭煲的铭牌，图乙是其电路原理图．试求：
（1）在电饭煲中装满20℃的水，将其接入家庭电路中加热至沸腾，需要吸收多少热量？（1标准大气压下 ）[C水=4.2×103J/（kg•℃）]
（2）加热过程中，消耗的电能是多少？
（3）R2的阻值是多大？
