入库时间：2014-08-16小宇和同学们做了下面几个力学实验，请你和他们共同完成下列实验过程（g=10N/kg）：

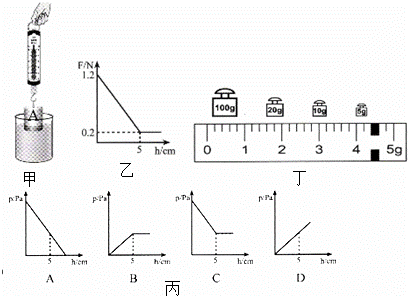

（1）在“探究浮力的大小与哪些因素有关”时，小宇使用的是如图甲所示的实验装置，实验结束后，根据实验数据绘制了弹簧测力计的示数F与物体A的下表面浸入水中的深度h的关系图象（如图乙），根据图象回答下列问题：
①物体A浸没在水中之前，弹簧测力计的示数随A的下表面浸入水中深度的增加而减小，说明浮力与 （选填“物体体积”或“排开液体体积”）有关．物体A浸没在水中后，所受的浮力为 N，且保持不变，说明浸没在水中的物体所受的浮力与它浸没在水中的深度 （选填“有关”或“无关”）．
②物体A的密度为 kg/m3．
③物体A下表面所受液体压强P与其浸入水中深度h的关系图象应该是丙图中的 ．
（2）小宇和同学们采用如下方法测量B液体的密度，请你将实验数据补充完整；
①用天平测出烧杯和B液体的总质量为150.4g；
②将B液体倒入量筒中一部分，读出体积为10mL；
③测量烧杯和剩余B液体的总质量时，天平平衡后，砝码和游码在标尺上所对的刻度值如图丁，质量为 g，则B液体的密度为 g/cm3．
（3）小宇将弹簧测力计挂着的物体A浸没在B液体中，此时弹簧测力计的示数 （选填“大于”、“小于”或“等于”）物体A浸没在水中时弹簧测力计的示数，说明浸在液体中的物体受到的浮力还与 有关．
-
难度：
使用次数：62
入库时间：2014-08-16
小宇和同学们在“探究电流与电阻关系”的实验中，所用的器材有：三节新干电池，“5Ω、10Ω、15Ω、20Ω”的电阻各一个，滑动变阻器一个，电流表使用0～0.6A的量程，电压表使用0～3V的量程，开关和导线若干．请你和他一起完成下列实验：

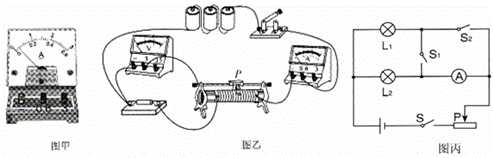

（1）小宇选用器材时发现电流表指针如图甲所示，他应该 ；在连接实物电路的过程中，开关要 ．
（2）小宇连成如图乙所示的电路，他刚要闭合开关，同组的小红提醒他，实物连接有一处错误，请在错误的导线上划“×”，并画出正确的连线．
（3）改正错误连接后，闭合开关，移动滑片P观察两表的示数，为了记录相关的实验数据，请你帮他设计记录数据的表格．（4）在实验过程中，控制定值电阻两端的电压为2V不变，当小宇用20Ω的定值电阻替换了15Ω的定值电阻后，继续进行实验，无论怎样移动滑动变阻器的滑片，电压表的示数都无法降低到2V，原因是 ．
（5）小宇在实验时，用额定电压为“2.5V”的小灯泡L1替换定值电阻，想测量L1的额定功率，可是不慎电压表掉在地上摔坏了，老师又给他提供了一个标有“2.5V 1.25W”的小灯泡L2和两个开关S1、S2，让他设计测量方案，他灵机一动，设计了如图丙所示的电路图，同样完成了实验，请你将下列实验过程补充完整；
① （填S、S1、S2的通断情况），调节滑动变阻器的滑片，使电流表示数为 0.5 A；
② （填S、S1、S2的通断情况），保持滑动变阻器的滑片位置不变，记录电流表的示数为I；
③小灯泡L1额定功率的表达式P额= ．
