入库时间：2014-08-09如图为小明“探究滑动摩擦力大小与哪些因素有关”的实验，其中图甲和图乙所用的是粗糙程度相同且较光滑的木板，图丙所用的是较粗糙的木板，小明做出了如下猜想：
猜想A：滑动摩擦力大小与压力有关；
猜想B：滑动摩擦力大小与接触面的粗糙程度有关；
猜想C：滑动摩擦力大小与接触面积有关．
为了验证以上猜想，小明设计了如下的实验过程：
（1）实验中需要用弹簧测力计水平拉动木块在水平木板上做 运动，目的是使拉力等于摩擦力；
（2）为了验证猜想A，比较图甲和图乙可得出： 一定，压力越大，滑动摩擦力越大；
（3）比较图 和图 ，可得出：压力一定，接触面越粗糙，滑动摩擦力越大；
（4）将图甲中的木块侧放进行实验，测出的摩擦力与图甲实验所测出的摩擦力相同，可验证猜想 是 （选填“正确”或“错误”）的．
-
难度：
使用次数：78
入库时间：2014-08-09

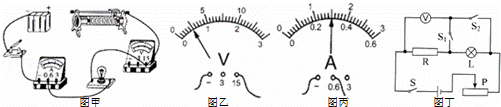

如图是“测量小灯泡额定功率”的实验，其中灯泡的额定电压为3.8V，电源电压未知，请你将实验过程补充完整．
（1）如图甲是实验电路，请你用笔画线代替导线将电路补充完整，并使滑动变阻器连入电路的阻值最大（导线不允许交叉）．
（2）实验过程中的某时刻，电压表的示数如图乙所示，为了测量灯泡的额定功率，应将滑动变阻器的滑片向 （选填“左”或“右”）端滑动．灯泡正常发光时电流表的示数如图丙为 A，则灯泡的额定功率为 W．
（3）为了考察同学们的能力，老师拿来了一个已知额定电流为0.2A，但额定电压未知的小灯泡，一个已知阻值为R的电阻和两个开关S1、S2，利用上面的部分器材为同学们设计了如图丁所示的电路来测量小灯泡的额定功率，请你将下列实验步骤补充完整；
① （填开关S、S1、S2的通断情况），调节滑动变阻器的滑片使电压表的示数为 ；
②闭合开关S、S2，断开S1， （选填“适当调节滑动变阻器的滑片”“保持滑动变阻器的滑片不动”），读出电压表的示数为U；
③灯泡额定功率的表达式为：P= ．
