难度：
使用次数：140
入库时间：2014-08-09如图电路中，灯泡的规格为“6V 2W”，闭合开关，灯泡正常发光，当滑动变阻器的滑片向右滑动时，此时电压表的示数 ，电流表的示数 （以上两空均选填“变大”、“变小”或“不变”），灯泡的亮度 （选填“变亮”、“变暗”或“不变”）．电源电压为 V．
-
难度：
使用次数：82
入库时间：2014-08-09
如图，B点为海岸上一棵椰子树的顶点，请画出人在水下A点看到B点的光路图，并大致确定B点的像的位置B′．
-
难度：
使用次数：130
入库时间：2014-08-09

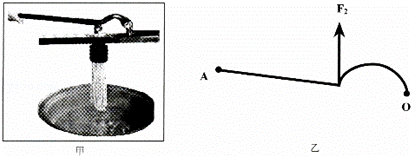

纪录片《舌尖上的中国》已经播出了两季，深受广大观众的欢迎，它向人们介绍了祖国各地的美食和风土人情．如图甲是山西的一种制作美食饸饹的画面，其中压制工具的手柄可以看成一个杠杆，图乙为其简化图，请在图乙中画出阻力臂L2、作用在A点的最小动力F1和动力臂L1．
-
难度：
使用次数：176
入库时间：2014-08-09
一个可以自由转动的通电螺线管，其静止时的位置如图，请你根据其地理位置指向标出通电螺线管的N极、磁感线的方向和电源的正极．
-
难度：
使用次数：104
入库时间：2014-08-09
2014年5月，沈阳地区下了一场罕见的冰雹，此次冰雹给不少市民的财产造成了损失，如图为冰雹过后停在路边的一辆轿车，它的后车窗已经千疮百孔，请问：
（1）冰雹在下落过程中能量如何转化（忽略空气阻力）？
（2）下落的冰雹为什么能将车玻璃砸坏？
（3）车窗玻璃被砸坏的同时为什么冰雹自身也破碎了？
