难度：
使用次数：159
入库时间：2014-08-09如图1所示，某同学在“测量小灯泡电功率”的实验中，误将电压表并联在滑动变阻器两端．他从滑片置于最右端时开始记录第一组数据，调节滑片测得多组数据，描绘出的U一I图像如图2所示．已知小灯泡的额定电压为2.5 V，电源电压为4.5 V．可求得小灯泡正常发光时的阻值为 Ω，额定功率为 W，变阻器最大阻值为 Ω．为使实验中小灯泡两端电压不超过3 V，则滑动变阻器接人电路的最小阻值为 Ω（保留一位小数）．
-
难度：
使用次数：143
入库时间：2014-08-09

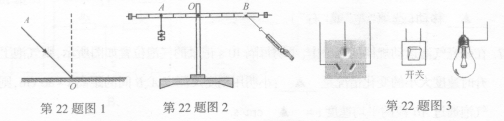

请按题目要求作答：
(1)请在图1中画出入射光线AO经平面镜反射后的反射光线OB；
(2)图2中杠杆在水平位置平衡，请画出杠杆上B点受到拉力的力臂L；
(3)如图3，小王从插座处引出输电线（已画出）为一盏白炽灯供电，请完成电路连接．
-
难度：
使用次数：145
入库时间：2014-08-09
在研究冰的熔化特点实验中：
(l)图1是冰的熔化图像，若在此过程中单位时间内吸收的热量恒定，水的比热容是冰的2倍．由A—B的过程中，冰水混合物需要 热量，内能 ，总体积 ．冰的初温t0 ℃．
(2)图2是小军用“水浴法”做冰的熔化实验装置．实验结束后，由于小军忘记熄灭酒精灯，一段时间后，发现温度计示数维持1 00℃不变（外界气压为一个标准大气压），则此时试管中的水 （选填“沸腾”或“不沸腾”，），理由是 .
-
难度：
使用次数：137
入库时间：2014-08-09
图1是小明做“探究影响导体电阻大小的因素”实验所采用的电路，a、b、c、d是四根合金丝，用一只电压表分别测出它们两端的电压，得到的一次实验部分数据如表所示，
导体
材料
长度
横截面积
电压表示数／V
a
镍铬
L
S
1.0
b
镍铬
2L
S
c
镍铬
L
2S
0.5
d
锰铜
L
S
(l)四根合金丝串联在电路中，它们两端的电压之比等于它们的 之比．为探究导体电阻与横截面积的关系，应比较合金丝a和 两端的电压，合金丝以两端电压如图2所示，示数为 V；(2)在得到上表数据的过程中， （选填“能”或“不能”）改变滑动变阻器滑片的位置．为得到更可靠的实验结论，应多次实验，每次实验测量合金丝两端电压之前，需进行的一项实验操作是 ．
(3)关于导体电阻与长度的关系，小明还进行了理论探究：某金属丝电阻为R，长度为L．若把n根这样的电阻丝串联在电路中，则总长度为nL，总电阻为 ，从而得到导体电阻与长度的关系，依此关系，上表中合金丝b两端的电压应该为 V．
-
难度：
使用次数：64
入库时间：2014-08-09
图1是小勇研究弹簧测力计的示数F与物体A下表面离水面的距离L的关系实验装置，其中A是底面积为25cm2的实心均匀圆柱形物体．用弹簧测力计提着物休A，使其缓慢浸入水中（水未溢出），得到F与h的关系图像如图2中实线所示．(g=10 N/kg)
(l)物体A重为 N．将它放在水平桌面上时对桌面的压强为 Pa；
(2)浸没前，物体A逐渐浸入水的过程中，水对容器底部的压强将 ；
(3)完全浸没时，A受到水的浮力为 N，密度为 kg/m3；
(4)小勇换用另一种未知液体重复上述实验并绘制出图2中虚线所示图像，则该液体密度为 kg/m3
