难度：
使用次数：145

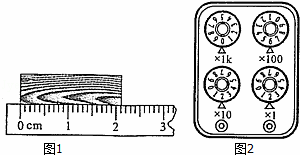

入库时间：2014-08-09（1）如图1所示，木块的长度是 cm．
（2）如图2所示，电阻箱的示数为 Ω．
-
难度：
使用次数：55
入库时间：2014-08-09
小雨同学猜想影响水蒸发快慢的因素有以下三个：
A、水的表面积； B、水上方的风速； C、水的温度．
（1）小雨在两块相同的玻璃片上分别滴一滴质量相同的水，如图所示．观察图中情景，你认为小雨在探究水蒸发快慢与 是否有关．
（2）接着小雨用电吹风的热风档在图左边玻璃片上方吹风，发现左边玻璃片更早干了．小雨由此得出，水上方的风速越大，蒸发也越快．你认为此过程存在的问题是： ．
-
难度：
使用次数：57
入库时间：2014-08-09
为了探究电流产生的热量跟哪些因素有关，小鹭同学先后采用如图所示的甲、乙两个装置进行实验．她将两段电阻丝R1、R2分别封闭在两个相同的烧瓶中（R1＜R2），用玻璃管将烧瓶分别与相同的气球相连，两次实验电源电压不变．
（1）要探究通电时间和通电电流大小相同时，电流产生的热量与电阻的关系，应选择装置 进行实验．（选填“甲”或“乙”）
（2）比较相同时间里气球A与气球C体积变化情况，可探究电流产生的热量与 电流 的关系．
（3）小鹭用气球替代温度计进行实验，你对此的评价是 ．
-
难度：
使用次数：167
入库时间：2014-08-09

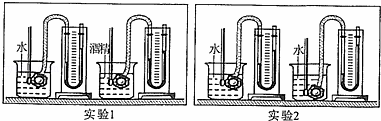

如图所示，小雨同学用U型管压强计探究影响液体压强的因素．
（1）实验前先检查U型管压强计左右两液柱是否 ，然后用手轻轻按压橡皮膜，如果两液柱没有出现高度差，说明U型管压强计存在 问题．
（2）实验1可以探究 相同时，液体的压强与 液体密度 的关系．
（3）综合实验1和实验2的结果，可以初步得出： ．
-
难度：
使用次数：70
入库时间：2014-08-09
如图是小鹭同学探究“保持电压不变时，通过导体的电流与电阻的关系”的电路图．所用实验器材是：电源（6V）、电流表（0﹣0.6A）、电压表（0﹣3V）、电阻箱（0﹣999.9Ω）、滑动变阻器（50Ω 1A）、开关、导线若干．
（1）小鹭正确连接电路后，闭合开关，调节滑动变阻器，发现电压表有示数，电流表没有示数，则故障可能是 ．
（2）排除故障后，小鹭继续操作．请将以下步骤按正确顺序排列
（填字母）．A、调节滑动变阻器，使电压表示数保持某值不变．
B、调节电阻箱，改变其接入电路的阻值，记入下表．
C、将滑动电阻器的滑片P置于使接入电路的阻值最大位置，闭合开关．
D、读出电流表示数，记入下表．
实验序号
电阻R/Ω
电流I/A
1
6
0.40
2
8
0.30
3
12
0.20
（3）分析表中数据可知：电阻箱两端的电压为 V；当导体两端的电压一定时，通过导体的电流与导体的电阻成 关系．
（4）保持上述电压表示数不变，要测量更多组数据，为保证实验顺利完成，电阻箱接入电路的阻值不得小于 Ω，不得超过 Ω．
