难度：
使用次数：101

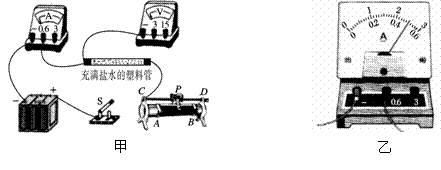

入库时间：2014-08-09为了用伏安法测定盐水的电阻，小忠同学选取一段塑料管，将其充满某种浓度的盐水，两端用金属塞（焊有接线柱）堵住管口，接在如图甲所示的部分电路中。
(1) 实验的原理是_____________。（用公式表示）
(2) 图甲中还有两处导线未画出，请在图中补画完整。已知电源电压为6V；要求滑动变阻器的滑片P向右移动时接入电路的电阻变大。
(3) 某次测量时电压表的示数为5.0V，电流表的示数如图乙所示，其读数为________A，则测得盐水的电阻为__________Ω。
-
难度：
使用次数：159
入库时间：2014-08-09
科学家们已经发现了巨磁电阻（GMR）效应，它是指某些材料的电阻在磁场中急剧减小，且磁场越强，电阻越小的现象。利用这一现象，可以用来探究磁体周围的磁场强弱。如图所示，将GMR放在螺线管的右端。
(1)闭合开关S1，螺线管左端的磁极为_____极。
(2)闭合开关S1S2，电流表示数为I。保持GMR位置不变，将电源的正负极对调，则此时电流表的示数将________I；将GMR移至螺线管的上方的中间位置，电流表的示数将________I。（选填“大于”、“等于”或“小于”）
(3)将GMR分别放入通电螺线管内部的不同位置，发现电流表的示数几乎不变。据此，你的合理猜想是_______________________________________________。
-
难度：
使用次数：66
入库时间：2014-08-09
在探究杠杆平衡条件的实验中。
(1)如图甲所示，为了使杠杆在水平位置平衡，可以向________移动左端的螺母。（选填“左”或“右”）
(2)如图乙所示，为了使杠杆平衡，应在P点挂_
_______个同样的钩码；若是改用在P点沿虚线方向拉弹簧测力计，则测力计的示数会________（选填“大于”、“等于”或“小于”）上述所要挂钩码的总重量，因为这时拉力的力臂_______（选填“变小”或“变大”）了。(3)在图乙中，保持杠杆左边所挂钩码的位置和个数不变，用弹簧测力计分别在杠杆右边的不同位置竖直向下拉杠杆，使之平衡，得到下表中的几组数据，请在图丙中
绘出F-L图象。由表中数据或图象可知，在阻力与阻力臂一定的条件下，动力F与动力臂L成______。（选填“正比”或“反比”）
动力F/N
6.0
4.0
3.0
2.0
1.5
动力臂L/cm
5
7.5
10
15
20
-
难度：
使用次数：109
入库时间：2014-08-09

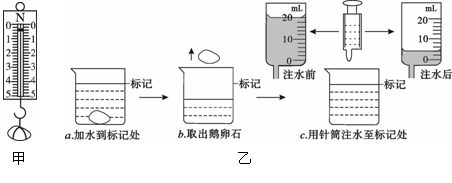

五一节期间，小华同学去湄洲岛游玩，在沙滩上捡到一块漂亮的鹅卵石，回到家后，她想测一下这块鹅卵石的密度。
(1)如图甲，鹅卵石受到拉力为______N,则它的质量为______g。（g取10N/kg）
(2)按图乙中的方法测出鹅卵石的体积为______mL。
(3)算出鹅卵石的密度为________g/cm3。
(4)下列实验或研究中所用方法与图乙中测体积的方法相同的是（ ）
A.探究平面镜成像时，使蜡烛B与蜡烛A的像完全重合来研究像与物的大小关系
B.测量电压时，用电压表测出电阻两端的电压
C.探究液体压强的大小与液体种类的关系时，保持深度一定
D.研究磁体周围的磁场强弱时，引入磁感线
-
难度：
使用次数：230
入库时间：2014-08-09
某家用电饭煲的额定功率为1100W，额定电压为220V。求：
（1）正常工作时电饭煲中的电流；
（2）电饭煲正常工作0.5h消耗的电能。
