难度：
使用次数：113
入库时间：2014-08-05.①(2分)重为10牛的物体漂浮在液面上，请用力的示意图在下图中画出物体受到的浮力F浮。
②(3分)抽油烟机的主要电器部件由风机（电动机）、照明灯、电机开关S1 和照明开关S2组成。抽油烟和照明可同时使用，也可以单独使用。22图的方框内已画出了抽油烟机连接线的插头部分，请你在图中完成该抽油烟机的内部电路原理图。
-
难度：
使用次数：187
入库时间：2014-08-05
为营造高雅的诗意校园，济南市某中学将在校园内修建一座孔子雕像。整座雕像总质量为3000 kg，由孔子像和水平基座两部分组成，如图所示，其中水平基座是由花岗岩制成，水平基座与地面接触的总面积为1.5m2。取g=l0N/kg，
求：(1) 整座雕像对水平地面的压力。 (2) 整座雕像对水平地面的压强。
(3)请利用学过的知识解释水平基座做的比较大的好处。
-
难度：
使用次数：144
入库时间：2014-08-05
图甲是一台常用的电热饮水机，下表是它的铭牌数据，图乙是它的电路原理图，其中S是温控开关，R1是定值电阻，R2是加热电阻．当S闭合时，饮水机处于加热状态；当S断开时，饮水机处于保温状态
水桶容量
20L
热水箱容量
1L
额定电压
220V
加热功率
440W
保温功率
40W
（1）在加热状态下，饮水机正常工作时电路中的电流是多大? 电阻R2的阻值多大？
（2）将热水箱中的水从20℃加热到90℃．求此加热过程中水吸收的热量
（3）在额定电压下，要放出这些热量，该电热水壶理论上需要工作多长时间？
（4）使用时发现：烧开这壶水实际加热时间大于计算出的理论值，请分析原因。
-
难度：
使用次数：50
入库时间：2014-08-05
小刚同学为了参加体育考试，想测试一下橡胶底和牛筋底的运动鞋哪双摩擦力更大。
（1）如图甲所示，他首先用弹簧测力计水平拉动橡胶底运动鞋在水平桌面上匀速直线运动，此时弹簧测力计的示数为___________N。
（2）小刚发现牛筋底的运动鞋较轻些，于是便向鞋中添加了适量的砝码，目的是
__________________________________________________________。
（3）在拉动过程中小刚发现，匀速直线拉动鞋实际很难控制，于是他将鞋放在水平方置的木板上，将弹簧测力计固定，改为拉动木板，如图乙所示，当他水平向左拉动木板时，鞋所受到的摩擦力的方向为______________________。
-
难度：
使用次数：51
入库时间：2014-08-05
在探究影响导体电阻大小的因素时，小明作出了如下猜想：
导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关．实验室提供了4根电阻丝，其规格、材料如下表所示．
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
（1）按照图1所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察 来比较导体电阻的大小．
（2）为了验证上述猜想①，应该选用编号_______两根电阻丝分别接入电路进行实验．
（3）分别将A和D两电阻丝接入图17电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟 有关．

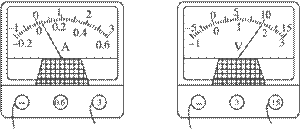

（4）要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如图2所示．但通过观察发现电流表指针偏转过小，这样会导致实验误差 ，解决这一问题的措施是 ．
