难度：
使用次数：172
入库时间：2014-08-05科学兴趣小组为了探究导电液体在体积相同时，其电阻与长度的关系.于是选取一段可拉伸的乳胶管(乳胶管是绝缘体)，灌满某种导电液体，两端用金属塞堵住管口，形
成一段长为10 cm的封闭液柱.选择合适的电压表、电流表、滑动变阻器、电源等器材连接电路如图，电源电压保持12 V不变.(1)闭合开关前，滑动变阻器的滑片应处在________端.
(2)闭合开关，移
动滑动变阻器的滑片，当电压表示数为9 V时，记录第1次电流表示数并计算出液柱的电阻.将乳胶管均匀拉长，重复上述实验，数据记录如表.实验中第1次电流表的示数应是___________ A.实验次数
1
2
3
4
液柱长度L/cm
10
15
20
25
液柱电阻R/Ω
300
670
1 204
1 870
(3)查阅资料得知：当材料和横截面积一定时，导体的电阻与其长度成正比.但是通过多次实验发现，当液柱长度变为原来的2倍时，其电阻大大超过原来的2倍.请对此作出合理的解释：___________________________________________.
-
难度：
使用次数：50
入库时间：2014-08-05

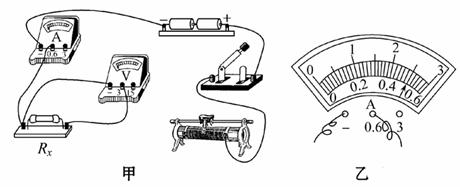

用“伏安法”测电阻，小华实验时的电路如图甲所示.
(1)请用笔画线代替导线，将实物电路连接完整.
(2)正确连接电路后,闭合开关前滑片P应置于滑动变阻器的__________(选填“左”或“右”)端. 新|课 |标|第 | 一| 网
(3)测量时，当电压表的示数为2.4 V时，电流表的示数如图乙所示，则I=_____A，根据实验数据可得Rx=____________Ω.
-
难度：
使用次数：320
入库时间：2014-08-05
如图所示是利用滑动变阻器控制电流的电路，其中电阻R为100 Ω，它与滑动变阻器串联在电路中，通过电阻的电流可在10 mA～100 mA范围内调节.
(1)选用电源的电压应为多大？
(2)变阻器的总电阻为多大？额定电流至少要多大？
(3)上述电路能否使电阻R两端的电压调为零？请说明理由.
