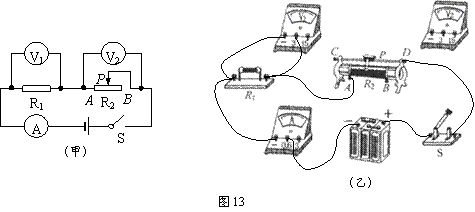

入库时间：2014-08-02小明探究“通过导体的电流与电压的关系”时，电路图如图13 (甲) 所示．电源电压不变，
为定值电阻，电流表A 选用0～0.6 A量程，电压表
选用为0～3 V量程，电压表
选用为0～15 V量程，滑动变阻器
上标有“50 Ω 1A”的字样．（1）请根据电路图(甲) 用笔画线代替导线连接实物图(乙)中电压表V2的连接．
（2）如图13 (甲)中闭合开关前滑动变阻器的滑片P应放在 （选填“A”或“B”）端．
（3）闭合开关S，发现电流表A 与电压表
的示数为零，电压表的示数不为零，则电路存在的故障是 ．（4）排除故障后，继续进行实验，记录电流表A与电压表
的示数，得到一组实验数据，如表格(丙) 所示．分析表中实验数据可得结论： ．
5. 实验中，记录电流表A 与电压表
的示数，得到一组实验数据，根据实验数据作出
图线，如图(丁)所示，电源电压是 V．在保证实验器材安全的前提下，滑动变阻器接入电路的阻值不得小于 Ω．
