难度：
使用次数：112
入库时间：2014-08-02图19所示的电路中，电阻R1的阻值为20Ω。闭合开关S，电流表A1的示数为1.5A，电流表A2的示数为0.6A，求：
（1）电源电压；（2）电阻R2的阻值；（3）电路消耗的总功率
-
难度：
使用次数：127
入库时间：2014-08-02

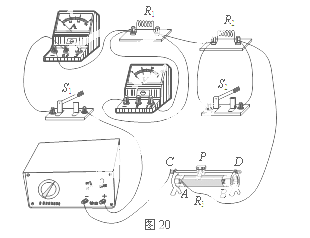

图20所示电路中，电源电压保持不变。当滑片P滑至A端，闭合开关S1和S2时，电流表的示数为I1，电压表的示数为U1；当滑片P滑至A端，只闭合开关S1时，电流表的示数为I2，电压表的示数为U1′，电阻R1消耗的电功率为P1′；当滑片P滑至B端，只闭合开关S1时，电流表的示数为I3，电阻R2消耗的电功率为P2″，此时P2″和P1′ 恰好相等，且电阻R3消耗的电功率为6 W。若U1∶U1′＝5∶1，求：
（1）I1和I2之比；
（2）R1和R3之比；
（3）滑片P滑至A端，只闭合开关S1时，电阻R2消耗的电功率。
