难度：
使用次数：198
入库时间：2014-07-25（1）如图14所示，请你读出图中两种测量工具的测量值，写在对应的空格处。
图甲中的物体长度是 cm；图乙中的电能表的示数是 kW·h。

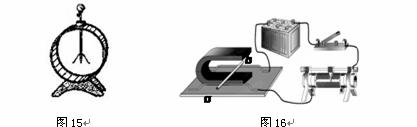

（2）如图15所示的仪器叫 ；用带电体接触它的金属球，就有一部分电荷转移到两片金属箔上，两片箔就张开，则两片箔上带的是 （选填“同种”或“异种”）电荷。
（3）如图16所示，闭合开关，观察到金属杆ab向右滚动；断开开关，将电源两极对调后重新闭合开关，可观察到金属杆向 滚动。说明通电导体在磁场中运动方向与 有关。
-
难度：
使用次数：162
入库时间：2014-07-25
某同学利用如图17所示的装置探究“液体内部压强的特点”。
（1）U形管相当于一个 。向图甲中的U形管内注入适量的红墨水，当红墨水静止时U形管左右两侧液面的高度 。
（2）如图乙所示，他将橡皮管的一端紧密地套在U形管左侧的端口后，多次改变探头在水中的深度，并比较每次的深度及相应的U形管左右两侧液面的高度差。这是为了探究 。同一深度，液体向各个方向的压强 。
（3）他换用其他液体探究液体压强与液体密度的关系，当探头在下列液体中的深度相同时，U形管左右两侧液面的高度差最大的是 （选填字母）。
A. 酒精（ρ酒精=0.8×103 kg/m3）
B. 植物油（ρ植物油=0.9×103 kg/m3）
C. 盐水（ρ盐水=1.1×103 kg/m3）
（4）若图乙中U形管左右两侧红墨水面的高度差h = 10 cm，则橡皮管内气体的压强与大气压之差约为 Pa。（ρ红墨水≈1.0×103 kg/m3）（2分）
-
难度：
使用次数：113
入库时间：2014-07-25
在复习课上，老师提出：“如何测量用电器的电功率？”下面是两位同学各自提出的不同实验方案。
（1）小青设计用伏安法测额定电压（已知小灯泡的电功率）。
①根据图18中所给元件，用笔画线（不能交叉）在图上连接实物电路；
②实验原理为P = UI ，实验前，滑动变阻器滑片P应移至 端；
③当测量小灯泡额定功率时，应注意观察电压表，并移动滑动变阻器滑片P，使 ；如图18所示，灯泡正常发光时电流表示数为 A。
（2）小宁设计在家庭电路中用电能表测出一个电炉的电功率。
①除电能表，电炉等器材外，还需要的测量工具是 ；
②测量时关闭其他用电器，只让电炉单独工作，需要测量的物理量有： ，
。
-
难度：
使用次数：66
入库时间：2014-07-25
有一个弹簧测力计挂着一个实心圆柱体，当圆柱体逐渐浸入装有水的烧杯过程中（如图19所示），记录弹簧测力计的示数变化如下表所示。
圆柱体浸入的深度h/cm
0
0.6
1.2
1.8
2.4
3.0
3.6
4.2
4.8
6
弹簧测力计示数F/N
3
2.85
2.70
2.55
2.4
2.4
2.4
2.4
2.4
2.4
试根据表中所给数据求：（g = 10 N/kg）
（1）当圆柱体浸入深度为3.0 cm时其底面所受的压强；
（2）圆柱体的质量；
（3）圆柱体的密度。
-
难度：
使用次数：95
入库时间：2014-07-25
如图20所示电路，电源电压为6 V且保持不变，电阻R1 = 30 Ω，电流表A仅有一个0～0.6 A的量程。求：
（1）通过电阻R1的电流；
（2）滑动变阻器R2的滑片P在最右端时，R2消耗的功率为0.72 W，求R2的最大阻值；
（3）在保证电流表安全工作的情况下，R2连入电路的最小阻值。
