难度：
使用次数：138
入库时间：2014-07-25（1）如图9所示，用量筒测量水的体积为 L；电压表的示数是 V；电阻箱的示数是 Ω。

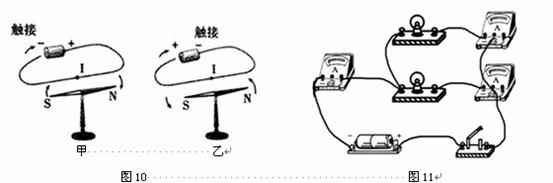

（2）对比图10甲、乙实验现象，这种现象叫做电流的 效应，表明 。
（3）如图11所示，该实验能探究出并联电路电流的特点是 。
-
难度：
使用次数：116
入库时间：2014-07-25
炎热的夏天来啦！小明家买了一台电风扇。站在电风扇旁，小明感觉很凉爽。于是他大胆猜想：是电风扇降低了室内温度。为了验证猜想，他关闭了门窗，选取两支相同的温度计，进行了如下的探究实验。
下列步骤中有未完成的部分，请将其补充完整。
【实验步骤】
（1）温度计放置：将两支相同的温度计 ；
（2）温度计读数：闭合电风扇开关，稍候读取温度计示数。
【分析论证】
两支温度计示数相同，表明吹电风扇不能降低室内温度。
这一现象引发了小明的思考：为什么室温没有降低，而吹电风扇却感觉很凉爽呢?小明联想到液体蒸发的知识。人体是通过汗液蒸发来调节体温的，人在吹电风扇时，汗液比平时蒸发得更快，所以感到凉爽。
为了证明吹电风扇能加快蒸发吸热的速度，小明又进行了实验，他只增加一种物质，并且首先补充了一个步骤，然后重复前面实验的操作。请你将下面的内容补充完整。
【增加物质】 ；
【补充步骤】 ；
【分析论证】如果观察到 ，说明吹电风扇能加快蒸发吸热的速度。
-
难度：
使用次数：68
入库时间：2014-07-25
在“研究串联电路电压的特点”实验中，小阳同学设计并连接了如图12所示的电路，其中小灯泡L的额定电压为10 V，电压表、电流表均选择了合适的量程且能正常使用。
（1）闭合开关S后，小阳发现电压表V2的示数为0 V，而电压表V1、V3的示数均为12 V，电流表也有示数。你认为出现这种情况的原因可能是 。
（2）恢复正常后，闭合开关并移动滑动变阻器滑片，依次记录了以下几组数据：
次数
U1（V1示数/V）
U 2（V2示数/V）
U 3（V3示数/V）
1
2
10
12
2
4
8
12
3
6
6
12
分析以上实验数据，可以得出的结论是 。
（3）完成并记录了第3次实验数据后，小阳想测量一下小灯泡的额定功率，结合题目信息，以下操作可以达到目的的是（ ）
A. 向左移动滑动变阻器滑片，使V1的示数为10 V，同时读出电流表示数
B. 向右移动滑动变阻器滑片，使V1的示数为10 V，同时读出电流表示数
C. 向左移动滑动变阻器滑片，使V2的示数为2 V，同时读出电流表示数
D. 向右移动滑动变阻器滑片，使V2的示数为2 V，同时读出电流表示数
-
难度：
使用次数：112
入库时间：2014-07-25
如图13所示，质量为160 kg、底面积为0.25 m2的实心物体平放在深井底。已知物体的密度为1.6×103 kg/m3，g = 10N/kg。问：
（1）物体对井底的压强是多少？
（2）若井深10 m，要将此物体拉到井口之上，至少需要做多少功？
（3）若改用水将井灌满，则至少用多大的力才能把物体提起？
-
难度：
使用次数：178
入库时间：2014-07-25
小红喜欢吃豆浆，妈妈从超市买回一台豆浆机，小红一看，制作豆浆的过程是:按合适的比例把豆料、清水放入豆浆机中，经过预热、打浆、加热等程序，即可制成熟豆浆。该豆浆机的参数如下表：
型号
额定电压
额定频率
打浆功率
加（预）热功率
容量
SYL-624
220 V
50 Hz
200 W
1 100 W
2 000 mL
妈妈说一次打浆要向豆浆机中加入黄豆和清水共1.5 kg，需13 min完成加工过程，其工作信息如图14所示，请你帮小红妈妈请解答下列问题：
（1）根据工作信息图可知：从第6 min至第9 min为第一段加热过程，求这段过程中豆浆吸收的热量是多少？[c豆浆 = 4.0×103 J/(kg•℃)]
（2）豆浆机正常工作完成一次豆浆制作，共消耗多少度电?
