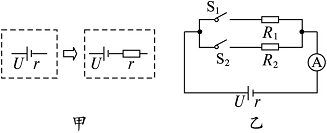

实际的电源都有一定的电阻，如干电池，我们需要用它的电压U和电阻r两个物理量来描述它。实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图甲所示：

在图乙中R1＝14 Ω，R2＝9 Ω。当只闭合S1时，电流表读数I1＝0.2 A；当只闭合S2时，电流表读数I2＝0.3 A，把电源按图甲中的等效方法处理。求电源的电压U和电阻r。
