难度：
使用次数：178
入库时间：2014-07-22给你一只标有“10 Ω 0.3 A”的定值电阻和一只标有“30 Ω 0.6 A”的滑动变阻器，在保证所有电路元件安全的前提下，若串联接入电路，则电路中允许通过的最大电流为________A，它们两端允许加的最大电压为________V。
-
难度：
使用次数：298
入库时间：2014-07-22
利用如图甲所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变。实验中，不断改变Rx的阻值，调节滑动变阻器使伏特表示数保持不变，得到了I与R的关系图象，如图乙所示。由图象可以得出的结论是______________________；此次实验中，伏特表的示数始终保持________V不变。
-
难度：
使用次数：65
入库时间：2014-07-22
在探究了电阻上的电流跟两端电压的关系后，同学们又提出了电流与电阻有什么关系这一问题。请你和他们一起解决下列问题：
(1)如图所示，用笔画线代替导线，将实验电路连接完整。
(2)在导线连接完成后，闭合开关前还应_______________________________。
(3)闭合开关后，移动滑片时发现电流表没有示数，电压表有明显的示数。则发生故障的原因可能是______________________________________________________。
(4)排除故障后，同学们继续进行实验。一位同学在读取完电流表示数后，直接拆下阻值为5 Ω的电阻改换成阻值为10 Ω的电阻。他认为这样操作简捷高效。那么，
①电压表示数会怎样变化：___________________________________________________。
②请你指出他在操作中的错误：_______________________________________________。
(5)分析表中实验数据，请你总结出电流与电阻的关系：______________。
-
难度：
使用次数：98
入库时间：2014-07-22

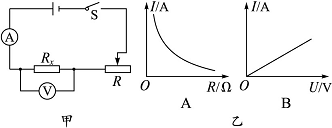

如图甲是探究电流与电压、电阻关系的实验电路图。
(1)由于电路中电流的大小受多种因素的影响，所以我们在探究某一因素变化对电流的影响时，必须保持其他因素不变，即采用了________法。
(2)实验探究分两步进行：a.保持电阻不变，探究电流与电压的关系；b.保持电压不变，探究电流与电阻的关系。图乙是根据实验数据绘制的图象，其中正确表示电阻不变，电流随电压变化的图象是________图(选填“A”或“B”)。
(3)在探究过程中，使用滑动变阻器R的目的是__________________________________。
(4)综合图A、B图象可得到的结论是____________________。
-
难度：
使用次数：559
入库时间：2014-07-22
如图所示电路，电压表V1的读数为8 V，闭合开关后V2的读数为5 V。若电阻R1的阻值为12 Ω，求R2的阻值。
