难度：
使用次数：580
入库时间：2014-07-22张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是( )
A．当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 A
B．将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 A
C．通过导体甲的电流与其两端的电压成正比
D．导体甲的电阻大于导体乙的电阻
-
难度：
使用次数：137
入库时间：2014-07-22
如图所示的电路中，电源电压为3 V，当开关S1、S2都闭合时，则( )
A．电压表被烧坏
B．电流表将被烧坏
C．灯L1亮，灯L2不亮
D．两只灯泡都将被烧坏
-
难度：
使用次数：79
入库时间：2014-07-22
如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中( )
A．电压表V1示数变大，V2示数变大，电流表A的示数变大
B．电压
表V1示数不变，V2示数变大，电流表A的示数变小C．电压表V1示数不变，V2示数变小，电流表A的示数变大
D．电压表V1示数变小，V2示数变大，电流表A的示数变小
-
难度：
使用次数：125
入库时间：2014-07-22

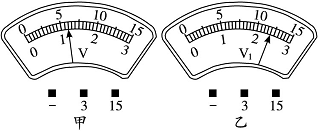

在图所示的电路中，开关S闭合时，电压表V和V1的示数如图甲、乙所示，则该电路中的电流为( )
A．1 A B．0.4 A
C．0.2 A D．0.6 A
-
难度：
使用次数：134
入库时间：2014-07-22
如图所示是新型节能应急台灯电路示意图，台灯充好电后，使用
时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图象是( )
