难度：
使用次数：104
入库时间：2014-07-20如图9所示是小伟通过实验得到的凸透镜的像距v和物距u关系的图像，由图可知凸透镜的焦距是______cm；当物距为5cm时的成像特点可应用于_______（填“照相机”、“投影仪”或“放大镜”）。
-
难度：
使用次数：125
入库时间：2014-07-20
某电热水器的工作原理如图10所示（已知两电阻丝的阻值相等，电源电压保持不变），它有加热和保温两个工作状态。当开关S1接b，S2断开时，它是处于 状态，此时电路功率为P1；当开关S1接a，S2闭合时，它是处于 状态，此时电路功率为P2，则P1∶P2＝ 。
-
难度：
使用次数：140
入库时间：2014-07-20
（1）如图11所示，一束光射向凸透镜经折射后射到一个平面镜上．请在图中画出射向凸透镜这束入射光和经平面镜反射的光路，并标出反射角的度数
（2）如图12所示，杠杆OA在力F1、F2的作用下处于静止状态，l2是力F2的力臂，在图中画出F1的力臂l1和力F2。
-
难度：
使用次数：51
入库时间：2014-07-20
在家庭电路中，导线相互连接处往往比别处更容易发热，加速老化，甚至引起火灾。这是为什么？
-
难度：
使用次数：264
入库时间：2014-07-20

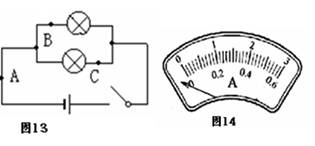

张明同学“探究串、并联电路的电流规律实验”的电路如图13所示，当把电流表分别在A、B、C三处时测得电流如下表所示。请你帮他完成如下几项工作：
（1）比较右表数据，可以得出结论是： ；
（2）张明把电流表接入A点，当闭合开关时发现电流表指针如图14所示，出现这种情况的原因是 。
（3）当张明更换电压不同的电源后，将两个电流表分别接入如图15甲所示的两个位置测量，此时电流表A1和A2读数分别如图15乙所示，请你帮忙读出电流大小分别是：A1表为 A，A2表为 A，由此可知过灯泡L2的电流大小为 A。
