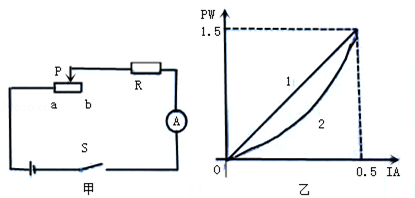

    电路图如图甲所示，R为定值电阻，电源电压恒定，改变滑动变阻器滑片P的位置，电路的总功率和电阻R的功率随电流的变化关系如图乙所示，图线1为电路的总功率与电流的关系图线，图线2为电阻R的功率与电流的关系图线．

    （1）求电源电压U恒为多少？

    （2）当电路电流I=0.5A时，此时滑动变阻器的滑片P处于哪端？（选填“a端”或“b端”），求定值电阻R的阻值为多少？

    （3）当滑动变阻器功率为W时，求滑动变阻器接入电路的阻值为多少？
