难度：
使用次数：82

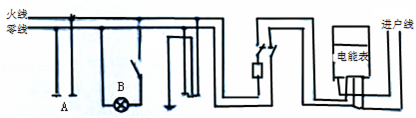

入库时间：2014-07-19现代化的生活已经离不开电了，电在工厂、电在学校、电在商场…电也在我们的生活中，如图是家庭电路的组成示意图．请你完成下列填空题：
（1）图中用电器B正常工作时电压是 V；
（2）人体的安全电压不高于 V；
（3）正确捏住测电笔，且使笔尖插入图中插座A的 （选填“左”或“右”）孔，可以观察到氖管发光；
（4）螺口灯的螺旋金属一定要接在 线上．
-
难度：
使用次数：74
入库时间：2014-07-19
电阻R1和R2的电流与与电压的关系如图所示：
（1）电阻R2的阻值为 Ω；
（2）电阻R1的阻值随电流增大而 （选填“变大”或“变小”）；
（3）如果将电阻R1和R2串联，接到12V的电源两端时，在1min时间内，R1和R2产生的总热量为 J．
-
难度：
使用次数：68
入库时间：2014-07-19
超声测速仪向障碍物发生时间极短的脉冲超声波，根据接收到的反射信号时间关系可以测量物体速度．如图所示，测速仪B向迎面匀速行驶的汽车A发生两次脉冲波的时间间隔为4.5s．发射第一个脉冲后1.4s收到反射信号，发射第二个脉冲后0.4s收到反射信号，则汽车行驶的速度 m/s．（超声波在空气中传播的速度为340m/s）
-
难度：
使用次数：113
入库时间：2014-07-19
如图所示，斜面上有一个物体静止不动，试画出物体受到的重力G和物体支持力F的示意图．
-
难度：
使用次数：120
入库时间：2014-07-19
如图所示，小磁针在通电螺线管产生的磁场中静止不动，请将电源符号填入虚线框内并标出小磁针的N极、S极．
