难度：
使用次数：60
入库时间：2014-07-17如图所示，放在水平桌面上静止的物体A，请画出物体受力示意图．
-
难度：
使用次数：70
入库时间：2014-07-17
如图所示，请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向．
-
难度：
使用次数：183
入库时间：2014-07-17

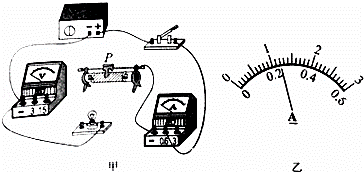

如图甲是测量灯泡（U额=2.5V）电阻的电路，电源电压为4V．
实验次数
1
2
3
4
5
电压
2.5
2.0
1.5
1.0
0.5
电流
0.22
0.19
0.16
0.10
（1）请将图甲电路连接完整（导线不能交叉）．连接电路时开关应处于 状态．
（2）实验中滑动变阻器除了保护电路外，还可以 ．
（3）下表是记录部分实验数据 图乙是第一次实验中电流表示数，该示数为 A，这5次实验中灯泡电阻的最大值大约为 Ω（结果保留2位小数）．
-
难度：
使用次数：120
入库时间：2014-07-17
汕昆高速公路 册亨﹣兴义 其中有一隧道长4km，小汽车以100km/h的速度通过，所用的时间是多少小时？如果小汽车油箱装满油的容积是10﹣2m3，质量7.1kg，油的密度是多少？如果油的深度是20cm，油对油箱底所产生的压强是多少？
-
难度：
使用次数：143
入库时间：2014-07-17
如图所示的某应急灯和它的铭牌，两个灯泡是并联，当外部电路停电时应急灯亮，这时电池电压为6V，额定功率为2×3W，
某消防应急灯
充电时间
约20小时
电池
6V2500mAh
额定功率
23W
（1）通过两灯的总电流是多少A？2min所消耗的电能是多少？
（2）如果2min内消耗的电能全部转化为内能，能否使20℃，1kg的水升到30℃？
