难度：
使用次数：51
入库时间：2014-07-15在图中画出物体对斜面的压力示意图．
-
难度：
使用次数：177
入库时间：2014-07-15
如图，闭合开关后，标出螺线管的N极和S极．
-
难度：
使用次数：109
入库时间：2014-07-15
小蕾同学用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，装置如图．在实验过程中保持凸
透镜的位置不变．在图甲的基础上，你认为首先应该完成的操作是 ；如图乙，改变蜡烛的位置，使其位于20cm刻度线处，为了在光屏上得到烛焰的像，你认为小蕾的具体操作过程是 ．在上一步实验的基础上，将蜡烛和光屏互换位置，此时烛焰在光屏上成清晰 的实像（填像的性质），该成像规律在生活中的应用是 ．
-
难度：
使用次数：136
入库时间：2014-07-15

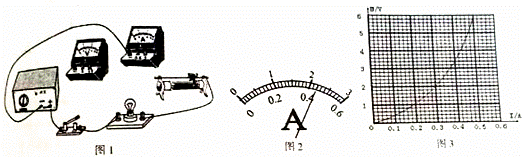

某兴趣小组研究规格为6V.3W的小灯泡的电压和电流关系的实验装置如图．其中部分装置已连接好．
（1）如图1，完成未连接完整的实物图．
（2）某次测量中，小灯泡的电流如图2，示数为 A．
（3）某同学描绘出的小灯泡电压和电流图线如图3．小灯泡的电阻值随着电流的增大而 ．实验过程中，若小灯泡消耗的功率为0.6W．小灯泡两端的电压是 V．
-
难度：
使用次数：105
入库时间：2014-07-15
某实验小组的同学研究影响滑动摩擦力大小的因素，实验如图．
（1）实验过程中，若用二力平衡的方法测量滑动摩擦力．应使物体水平向右做 运动．当弹簧测力计的示数为1.0N时，物体受到的滑动摩擦力的大小为 N，方向水平向 （选填向“左”或“右”）．
（2）控制其他物理量不变，不改变物体对接触面的压力．将得到的实验数据记录在表格中，通过描点作图可以得到物体受到滑动摩擦力与压力成正比，其变化规律可以表示成F1=kFv，则k= ．通过分析k的含义可知，接触地面越粗糙．k值 ．（选填“越大”或“越小”）
压力F/N 2 4 6 8
滑动摩擦F/N 0.5 1.0 1.5 2.0
