难度：
使用次数：114

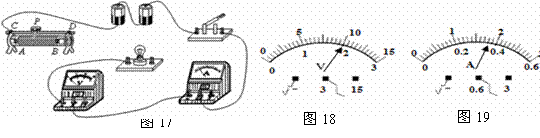

入库时间：2014-07-15在“测定额定电压为2.5V小灯泡的电功率”的实验中，阳阳同学已连接好如图17所示的部分电路。
（1）在阳阳所连接的电路中，有两根导线还没连好，请你在答案卷上帮他完成电路的连接（其他的导线不要变动）。
（2）开关试触时，若发现电流表无示数，电压表示数较大，其故障原因可能是 。
（3）阳阳实验时，发现电压表示数如图18所示，为了测出小灯泡的额定功率，他应该把滑片向 （填“A”或“B”）移动。
（4）实验中阳阳测出了三组数据，记录在下表中．若第一次实验时电流表的示数如图19所示，请将此示数读出并填入右表中。
（5）他测出小灯泡的额定功率是 W。
-
难度：
使用次数：173
入库时间：2014-07-15
根据能量守恒定律，瑞士大学学生设计了一款灯壶合一的“水壶台灯” ，如图20所示。 “水壶台灯”由玻璃壶罩、圆形底座和白炽灯组成。白炽灯泡与壶形灯罩下方的凹槽正好吻合（灯泡不直接与水接触），可将发光时所产生的热能用于茶水保温。白炽灯标有100W字样,求：
（1）该台灯正常工作半小时所消耗的电能；
（2）若上述电能的91%转化为内能，可将多少千克初温为40℃的茶水加热至90℃。【C茶水=4.2×103J/（kg·℃）】
-
难度：
使用次数：129
入库时间：2014-07-15

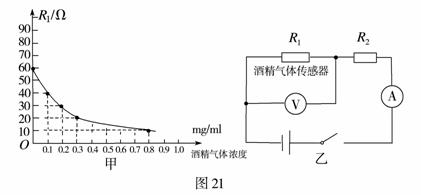

为防止酒驾事故的出现，酒精测试仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图21甲所示。当酒精气体的浓度为0时，R1的电阻为60
。在图21乙所示的工作电路中，电源电压恒为8V，定值电阻R2=20。求：(1) 当被检测者的酒精气体的浓度为0时，电压的示数是多少；
(2)现在国际公认的酒驾标准是0.2mg/ml
酒精气体浓度0.8mg/ml，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾。
-
难度：
使用次数：190
入库时间：2014-07-15
A
