难度：
使用次数：176
入库时间：2014-07-15如图22是家庭、宾馆常用的电热水壶，下表中列出了这只电热水壶部分技术参数。求：
型号
FY—TSl010A
额定电压
220V
频率
50Hz
额定功率
1000W
容量
1.0L
（1）电热水壶正常工作的电流（计算结果请保留一位小数）；
（2）若电热水壶正常工作6min能烧开一壶水，则电热水壶烧开一壶水所消耗的电能；
（3）电热水壶烧开一壶水的过程中，若水所吸收热量为3.24×105J，则该电热水壶烧水的效率。
-
难度：
使用次数：149
入库时间：2014-07-15

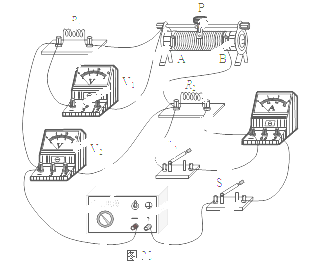

如图23所示，电源两端电压不变。当闭合开关S、S1，滑动变阻器接入电路的阻值为RM时，电压表V1的示数为U1，电阻R1的电功率P1=10W，电流表的示数为I1；当只闭合开关S，滑动变阻器接入电路的阻值为RN时，电压表V2的示数为U2，电阻R1与滑动变阻器的总功率P2=5W，电流表的示数为I2；当只闭合开关S，滑动变阻器的滑片P移到B端时，电阻R2的功率为P3，电流表的示数为I3。
已知：
，
。求：（1）电流I1与I2之比；（2）电阻RM与RN之比；（3）电功率P3（请画出相关电路状态的等效电路图）
