难度：
使用次数：104

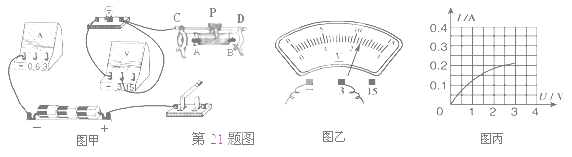

入库时间：2014-07-13在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为10Ω。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。要求：当滑动变阻器的滑片向左移动时，连入电路的电阻变大；连线不得交叉。
（2）电路检查无误后，小宇同学闭合开关，电压表示数如图乙，这时他若想测量小灯泡的额定功率，他应_________________________________。
（3）小宇同学继续实验，记录多组数据，并绘制成图丙所示的I－U关系图象，根据图象信息，可以得出：小灯泡的额定功率是_______；小灯泡的实际功率随实际电压的增大而 ______（选填“增大”、“减小”或“不变”）。
（4）实验结束后，小宇又分别计算出三次实验时灯丝的电阻，发现三次灯丝的电阻并不相等，你能帮小宇解释三次实验时灯丝的电阻不同的原因吗？ ________________________________ 。
-
难度：
使用次数：215
入库时间：2014-07-13

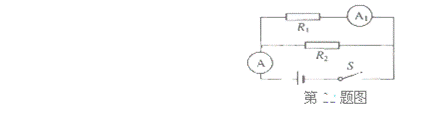

在如图所示的电路中，电阻R1的阻值为10Ω。闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A。
求：（1）电源电压；
（2）电阻R2的阻值；
（3）通电10s电路消耗的总电能。
-
难度：
使用次数：50
入库时间：2014-07-13

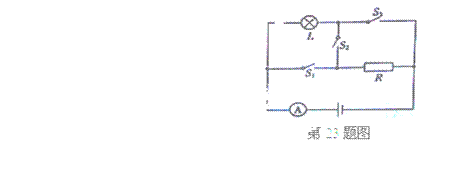

如图所示的电路中，电源电压恒为6V．
（1）当开关S1闭合，S2，S3断开时，电流表示数为0.3A，求R的阻值；
（2）闭合开关S1，S3，断开S2时，小灯泡正常发光，电流表示数为0.9A，求通过小灯泡的电流和小灯泡的电阻；
（3）只闭合开关S2，断开S1，S3，求小灯泡实际的电功率（假设小灯泡的电阻不变）．
