入库时间：2014-07-13如图18所示，小刚在5s内将一重为540N的物体匀速向上提起1m，拉力为300N．（不计摩擦及绳重）
求：⑴小刚拉绳的功率；⑵滑轮组的机械效率．
-
难度：
使用次数：148
入库时间：2014-07-13
基本实验回顾.
⑴ 在装着红棕色二氧化氮气体的瓶子上面(二氧化氮的密度大于空气密度)，倒扣一个空瓶子，使两个瓶口相对，两瓶口之间用一块玻璃板隔开(图19甲)．抽掉玻璃板后，最终发现两瓶内气体颜色基本相同(图19乙)．这是一种 现象，它说明了 ．
⑵在探究“导体的电阻大小与横截面积有什么关系”的实验中，请你根据下表所提供的信息，选出合适的金属丝．答： 和 ．（填编号）
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
⑶在“测定动滑轮机械效率”的实验中，小明用如图20所示的动滑轮进行实验．实验中要分别记下钩码和弹簧测力计的起止位置，这是为了 和 ．
⑷如图21所示，用滑轮组将物块从位置A匀速拉到位置B，请在图中画出最省力的绕线方法．
-
难度：
使用次数：157
入库时间：2014-07-13
学生必做实验.
⑴某同学做探究杠杆平衡条件的实验:
①实验中，在杠杆上的A点挂四个重均为0.5N的钩码，用调好的弹簧测力计竖直向上拉杠杆上的B点，使杠杆水平平衡，如图22所示，测力计的示数是 N；如果将测力计沿图中虚线方向拉，仍使杠杆在水平位置平衡，则测力计的示数将 （选填：“变大”、“不变”或“变小”）．
②请在图22中画出测力计沿虚线方向拉时，测力计拉力的力臂．

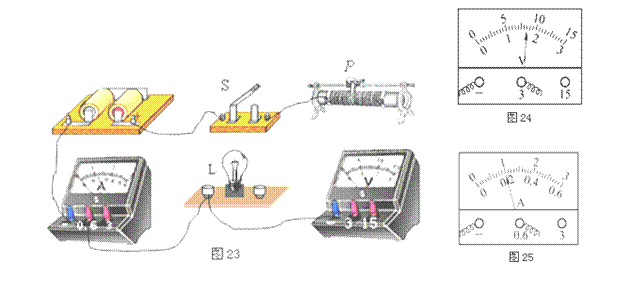

⑵小刚在进行“测定小灯泡的电功率”的实验．已知电源电压为3V，小灯泡的额定电压为2.5V，他已连接了部分电路，如图23所示，请你接着完成下列步骤：
①用笔画线代替导线，将图23的电路连接完整．
②连接好电路后，闭合开关，移动滑动变阻器的滑片P到某一位置，电压表的示数如图24
所示，为了测量小灯泡的额定功率，应将滑片P向 端移动．
③当小灯泡正常发光时，电流表的示数如图25所示，则电流表的示数为 A，小灯泡的额定功率是_____W．
-
难度：
使用次数：114
入库时间：2014-07-13

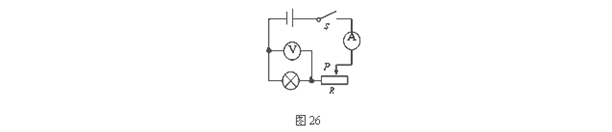

小刚用如图26所示的电路测量额定电压为2.5V的小灯泡正常发光时的电阻（已知电源电压不变，但电压值未知）．
⑴连接好电路后，闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，电流表有示数，电压表的示数为零，则出现故障的原因可能是 ．
⑵若图中的电压表已损坏，小刚找来一个已知阻值的定值电阻R0，找多一个电流表，从而又能测出小灯泡正常发光时的电阻．请在虚线框内画出实验电路图．
