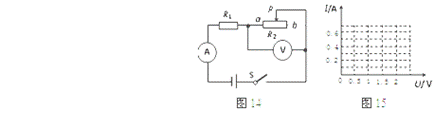

入库时间：2014-07-13如图14所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变.闭合开关S后，当滑片P从a端移动到b端时，记录的电压表示数U与电流表示数I如下表所示，请根据表中的数据在图15中描点作图.滑动变阻器R2的最大阻值为 Ω.
1
2
3
4
5
U/V
0
0.5
1
1.5
2
I/A
0.6
0.5
0.4
0.3
0.2
-
难度：
使用次数：153
入库时间：2014-07-13
如图16（甲）所示的电蚊拍，具有灭蚊和照明等功能，图16（乙）是其对应的电路图.当开关 时，只有灭蚊网通电起到灭蚊作用；当开关 时，灭蚊网与灯都通电同时起到灭蚊和照明作用.
-
难度：
使用次数：55
入库时间：2014-07-13

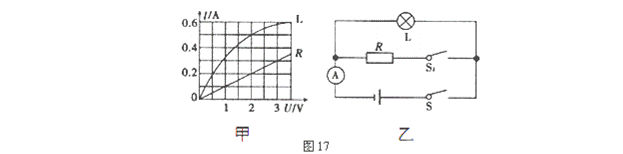

如图17（甲）是小灯泡L和电阻R的电流随电压变化图象，将它们按图17（乙）所示接入电路中，只闭合开关S，小灯泡的实际功率为1W；再闭合开关S1，电流表示数变化了 A，此时电路消耗的总功率为 W.
-
难度：
使用次数：113
入库时间：2014-07-13
电水壶烧水时，电热丝很热，连接它的导线却不怎么热，其原因是
.
-
难度：
使用次数：59
入库时间：2014-07-13
某家庭用一个标有“220V 1000W”的电热水器来烧水．该电热水器正常工作20min，可将质量为5kg温度为20℃的水加热到60℃. [水的比热容为4.2×103J/(kg•℃)]
求这段时间内：⑴水吸收的热量；
⑵电热水器消耗的电能；⑶电热水器的热效率（水吸收的热量与消耗的电能之比叫热效率）.
