入库时间：2014-07-10考场内小明信心十足，因为他在学习中使用了许多好方法，对知识掌握得很好，下面是他利用对比法进行实验探究的部分过程．请你在空格内替小明同学填上合适的内容．
（1）用
天平和量筒测量某新型合金的密度．调平
如图为天平放在水平桌面上，指针所在分度盘的位置，这时应向 （选填“左”或“右”）移动平衡螺母，使天平的横梁平衡．
过程
某次测量，天平右盘中砝码及游码在标尺上的位置和量筒的示数如图所示，据此可知合金的密度是 kg/m3．
讨论
实验中多次测量合金密度并求平均值是为了 ．
（2）探究杠杆的平衡条件
调平 调节杠杆两端的平衡螺母，使杠杆在水平位置平衡．
过程 图示为某次测量力臂的示意图，这时动力臂l2是 cm．
讨论 实验中多次改变动力F1和动力臂l1的大小，并相应调节阻力F2和阻力臂l2．这样做的目的是 （填下列选项的番号）．
A．使结论具有普遍性 B．找出杠杆的平衡条件 C．求平均值．
（3）天平测量质量时利用了杠杆原理，该原理的字母表达式为 ．
-
难度：
使用次数：121
入库时间：2014-07-10
某同学做“测量小灯泡电功率”实验中，所用电源电压恒为4V，小灯泡的螺旋套上标有“2.5V”字样

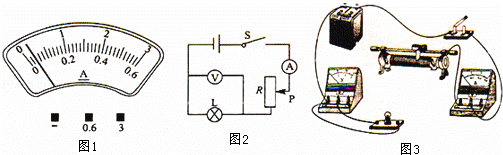

（1）在检查仪器时，发现电流表的指针如图1所示，则他接下来的操作是 ．
（2）请你根据图2电路图用笔画线代替导线，将图3中未完成的电路连接好．要求：滑动变阻器的滑片向右移动时，连入电路的阻值变小，导线不能交叉．

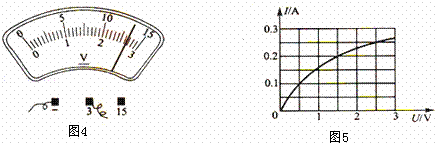

（3）检查仪器和电路无误后，闭合开关，调节调动变阻器片到某一位置时，电压表示数如图4所示，现要测定小灯泡的额定功率，应将滑片适当地向 （选填“左”或“右”）移动，同时眼睛应观察 ．
（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据画出了如图5所示的小灯泡的电流随电压变化的关系图象．由此可知，小灯泡的额定功率为 W，小灯泡灯线形电阻随电压的增大而 （选填“增大”、“不变”或“减小”）．

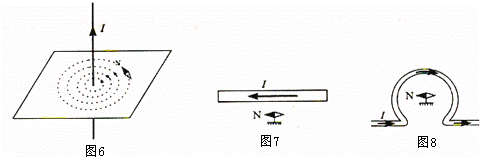

（5）完成了上述实验后，小明进一步探究通电直导线周围的磁场分布情况，找来小磁针、铁屑、硬纸板等，做了如图6所示的实验，发现了直导线周围的磁场是以导线为圆心
的同心圆圈，并找到了判断直导线周围磁场的方法：“用右手握住直导线．让大拇指指向直导线中电流的方向，则弯曲的四指所指方向为磁场方向．”请你用小明的方法判断如图7中小磁针北极转向 ．图8中小磁针北极转向 （两空均选填“纸内”或“纸外”）．
