难度：
使用次数：147

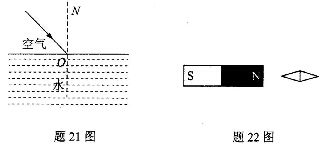

入库时间：2014-07-09在题21图中大致画出光从空气进入水中的折射光线。
在题22图中标出静止小磁针的N、S极。
-
难度：
使用次数：176
入库时间：2014-07-09
小明利用铁架台、带有最小刻度为1cm的杠杆、细线、若干钩码等实验装置探究杠杆的 平衡条件。

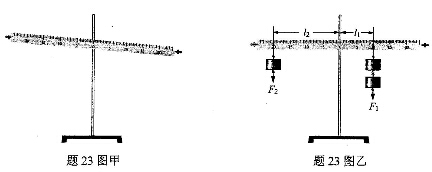

(1)在挂钩码前，小明发现杠杆左端高，右端低（如题23图甲），他应将杠杆两端的
平衡螺母向____调节（选填“左”或“右”），使杠杆在水平位置平衡。(2)接着小明在杠杆的两端挂上不同数量的钩码，移动钩码的位置，保持杠杆在水平位置平衡。则杠杆两侧受到的作用力大小 （选填“大于”、“等于”或“小于”）各自钩码所受重力大小。设右侧钩码对杠杆施的力为动力F1，则动力臂l1大小（如题23图乙）为 cm。
(3)改变钩码数量与位置，获取多组测量数据，填入记录表中，根据表中的数据得出杠杆的平衡条件是：F1l1 =F2l2，据此，
实验测量数据记录表中第三次实验中的空格应填 .实验测量数据记录表：
实验次序
动力F1/N
动
力臂l1/cm阻力F2/N
阻力臂l2/cm
1
2.0
5.0
1.0
10.0
2
2.0
10.0
2.0
10.0
3
2.0
15.0
3.0
…
…
…
…
…
(4)测量多组数据的目的是 （选填“减小实验误差”或“避免实验错误”）。
-
难度：
使用次数：111
入库时间：2014-07-09

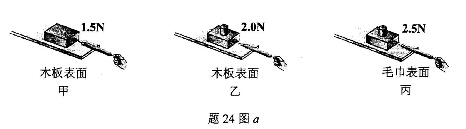

如题24图a是“研究影响滑动摩擦力大小的因素”实验。
(1)实验过程中，弹簧测力计 （选填“必须”或“不必”）沿水平方向拉着物块做匀速直线运动，此时，滑动摩擦力的大小 （选填“大于”、“等于”或“小于”）弹簧测力计示数。
(2)在三次实验中，滑动摩擦力最大的是____（选填“甲”、“乙”或“丙”）。
(3)比较甲、乙实验，是为了研究滑动摩擦力大小与____有关；比较乙、丙实验，是为了研究滑动摩擦力大小与____有关（以上两空选填“压力”或“接触面粗糙程度”）。

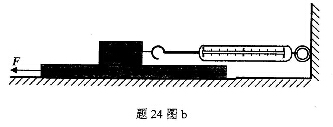

(4)小丽同学对实验装置进行改动，如题24图b所示，重复实验，发现效果更好。实验中，小丽同学 （选填“一定”或“不一定”）要匀速拉动长木板。
-
难度：
使用次数：112
入库时间：2014-07-09
为了防止电路中电流过大，发生危险，电路中常常需要安装保
险丝。通常保险丝电阻比较大、熔点比较低，当电路中通过保险丝的电流达到或超过其熔断电流时保险丝就会熔断，从而切断电路。保险丝安装在玻璃管中，称为保险管。实验室有熔断电流分别为1A和4A的两种保险管，保险管上印刷
的文字已经模糊不清，但小明知道：熔断电流较大的保险丝，其电阻较小，因此，小明设计了如题25图甲所示实验电路图，想通过比较它们的电阻大小来区别这两种保险管。(1)根据题25图甲电路图，在题25图乙的实物图中，用笔代替导线把电源接入电路。
(2)连接好电路之前，开关应保持 （选填“闭合”或“断开”）。
(3)若想用此电路测出各保险管的具体电阻值，还缺一实验仪器： 。
(4)在题25图甲中，若电压表V2的读数为2.7 V，电压表Vl读数如题25图丙所示，则保险管A两端的电压为 V，保险管B两端的电压为_____V。
(5)根据测量数据可知：保险管A的熔断电流为 A。
（6）将这两个保险管并联接入某一电路中，当
电路中的电流达到______A时，保险管将熔断。
-
难度：
使用次数：102
入库时间：2014-07-09
A、B两
站相距500m，汽车匀速从A站开到B站用了50s，牵引力为800 N，求：(1)汽车的速度；
(2)汽车受到的阻力大小。
