难度：
使用次数：111
入库时间：2014-07-09用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．
-
难度：
使用次数：116
入库时间：2014-07-09
两块竖直放置并相互平行的金属板分别带有正电荷和负电荷，现从两板之间的上方释放一个带负电的小球，如图所示．请画出小球从图示位置运动到两板下方这一过程的大致路径．
-
难度：
使用次数：87
入库时间：2014-07-09
总长为l的橡皮筋一端固定在O点，另一端悬挂一个小钢球，将钢球从O点释放，钢球运动到A点后开始向上返回，O、A两点间距离为2l，如图所示．请画出钢球从O点运动到A点的过程中，其动能随运动距离变化的大致关系图象．
-
难度：
使用次数：66
入库时间：2014-07-09

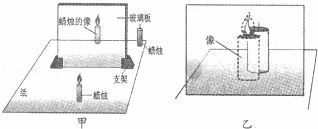

为“探究平面镜成像特点”，小勇选择了如图甲所示的实验装置．
（1）除图甲中所示的器材外，实验还需要的测量工具是 ；小勇选择的两支蜡烛应满足的条件是 ．
（2）实验时，应使玻璃板面与纸面保持垂直．若要检验玻璃板的放置是否符合要求，你的方法是： ．
（3）小勇点燃了其中一支蜡烛置于玻璃板前，他应 （选填“透过”或“不透过”）玻璃板来观察这支蜡烛的像．
（4）为了把像的位置记录在白纸上，小勇要将另一支蜡烛放到像的位置，当在如图乙所示位置时，他便开始记录，这将使像距的测量值比实际值偏 （选填“大”或“小”）．
-
难度：
使用次数：73
入库时间：2014-07-09
小强为探究“电流与电阻的关系”，设计了如图所示的电路图，采用的器材有：电源（电压3V不变）、标有“20Ω 1A”字样的滑动变阻器、电流表、电压表、三个阻值分别为5Ω、10Ω、15Ω的定值电阻、开关及导线若干．
（1）连接完电路，闭合开关前，滑动变阻器的滑片p应置于阻值最 端（选填“大”或“小”）．
（2）闭合开关，发现电流表指针反向偏转，则说明电流表正、负接线柱 ．
（3）故障排除后，小强将5Ω电阻接入电路中，移动变阻器的滑片P使电压表的示数为1V，记录此时电流表示数；用10Ω电阻替换5Ω电阻接入电路，移动滑片P，应使电压表示数为 V时再记录此时电流表示数．
（4）他能否用15Ω电阻继续完成实验： （选填“能”或“不能”）．理由是： ．
