难度：
使用次数：136

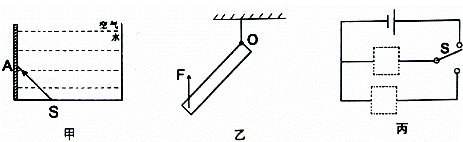

入库时间：2014-07-09（1）如图甲所示，鱼缸侧壁有一平面镜，画出光线SA经平面镜反射后的反射光线和该反射光线射出水面后的折射光线的大致方向．
（2）如图乙所示，中100N的均匀木棒悬挂在空中，在竖直向上的力F作用下保持静止，以点O为支点，请你画出力F的力臂L和木棒所受重力的示意图．
（3）如图丙所示，通过开光S控制电动机，使电动机既能正转又能反转（电动机符号是“
”），请在图中虚框内填上电池和电动机符号．
-
难度：
使用次数：159
入库时间：2014-07-09
水平桌面上的两个相同容器
中装有甲、乙两种液体，小亮将调好的微小压强计探头放入同一深度处时，U形管的液面差情况如图所示，则在甲乙两种液体中， 液体密度较大．
-
难度：
使用次数：136
入库时间：2014-07-09
用如图所示装置演示气体扩散现象，其中一瓶装有密度比空气密度大的二氧化氮气体，另一瓶装有空气，为了有力地证明气体发生扩散，装二氧化氮气体的应是 （填“A”或“B”）瓶．
-
难度：
使用次数：144
入库时间：2014-07-09
如图所示，根据通电螺线管周围小磁针的指向，判断出螺线管 （填“a”或“b”）端接电源正极．
-
难度：
使用次数：50
入库时间：2014-07-09

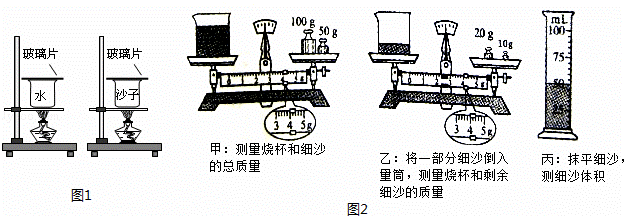

某实验小组在“比较不同物质吸热的情况”实验中，用天平测出相同质量的水和细沙，分别装入两个相同的烧杯中．已知水和细沙初温相同，现用两个相同的酒精灯对其加热（搅拌沙子使其受热均匀），如图1所示．
（1）加热相同时间后，分别测量两者温度，发现沙子的温度明显高于水，这说明 （填“水”或“沙子”）吸热能力强，即比热容大．
（2）在两烧杯上方分别盖上玻璃片，过一会儿发现装有水的烧杯上方的玻璃片内侧有小水珠，用手摸两玻璃片，发现装水的烧杯上方的玻璃片温度较高，原因是 ．
（3）做完上述实验后，该小组又取来一个量筒，用调好的天平，按图2顺序进行测细沙密度的实验，根据图中数据可知，量筒内细沙质量为 g，细沙的密度为 kg/m3．
