难度：
使用次数：58
入库时间：2014-07-09学习了“机械效率”后，小明知道了同一动滑轮提升不同重物机械效率不同．他想知道自重不同的动滑轮提升相同重物机械效率是否相同．小明用如图所示装置，选用三个自重不同的动滑轮进行了实验，测得数据如表所示．
实验序号
动滑轮自重G0/N
被提升钩码重力G/N
钩码上升的高度h/cm
弹簧测力计的示数F/N
弹簧测力计移动的距离s/cm
动滑轮的机械效率
①
0.2
6
5
3.2
10
93.8%
②
0.5
6
5
3.4
10
88.2%
③
1.5
6
5
4.0
10
﹣
（1）在实验中，弹簧测力计应竖直向上 拉动；
（2）第③次实验中，动滑轮的机械效率为 ；
（3）分析表中数据，可得出的结论是： ．
-
难度：
使用次数：80
入库时间：2014-07-09

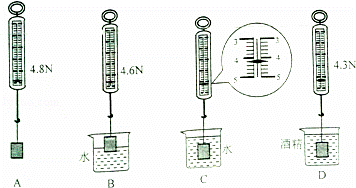

为探究影响浮力大小的因素，小明用量程是0﹣5N的弹簧测力计做了如图所示的实验．
（1）当物体逐渐浸入水中，水对物体底面的压强将逐渐 ；
（2）物体浸没在水中所受的浮力大小为 N；
（3）比较图B和图C可知，物体排开水的体积越大，受到的浮力越 ；
（4）比较图 和图D可知，物体所受浮力的大小与液体密度有关．
-
难度：
使用次数：64
入库时间：2014-07-09

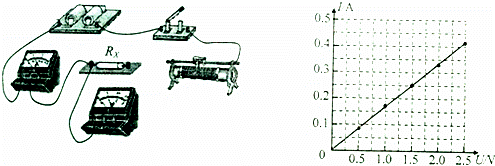

为测量阻值在5﹣10Ω之间的定值电阻Rx，小明从实验室找来如下器材：电源一只（电压3V不变），电流表一只（0﹣0.6A、0﹣3A），电压表一只（0﹣3V、0﹣15V），滑动变阻器三只（规格分别为“100Ω 0.2A”、“1kΩ 0.1A”和“50Ω 1A”），开关一只，导线若干．
（1）你认为小明应该选用规格为 的滑动变阻器；
（2）请你用笔画线代替导线，将实物电路连接完整；
（3）连接好电路后，小明进行了实验，根据所测的数据绘制出了电阻Rx的I﹣U图象，由图象可知，通过Rx的电流与其两端电压的关系是 ，Rx的阻值是 Ω．
