难度：
使用次数：96
入库时间：2014-07-09在“探究固体熔化时温度的变化规律”的实验中，实验装置如图12甲所示。
（1）试管中装有适量的碎冰，按图12甲组装时应将温度计的玻璃泡与碎冰充分接触，但不要碰到
（2）图12乙是根据实验记录绘制的冰熔化时温度随时间变化的图象。由图象可知：BC段的物质处于 （填“固态”“液态”或“固液共存态”），物体在a点时具有的内能 （填“大于”、“小于”或“等于”）在b点时的内能。
（3）试管中的冰完全溶化后，若持续加热，在标准大气压下将得到图象中的DE段，这段时间内试管中的水 （填“能”或“不能”）沸腾，是因为 。
图12
-
难度：
使用次数：120
入库时间：2014-07-09
在“探究凸透镜成像的规律”的实验中，小刚选用了焦距为10cm的凸透镜。
（1）他将蜡烛、凸透镜、光屏放在光具座上，并调节到如图13所示的位置时，光屏上出现了倒立、 （填“放大”、“缩小”或“等大”）的烛焰的像。
（2）若图13中的点划线为凸透镜的主光轴，A点为烛焰上的一点，请通过作图确定凸透镜的一个焦点F和A点在光屏上的像A’的位置。
（3）小刚又把蜡烛移到光具座上35cm刻度线处，屏上的像变模糊了，此时他摘下自己的眼睛，放在蜡烛和凸透镜之间，只适当调整眼镜的位置，光屏上又出现了清晰的像，则小刚戴的是 （填“近视”或“远视”）眼镜。
（4）接着他取下这个眼镜，保持此时蜡烛和凸透镜的位置不变，若使光屏上的像仍然清晰，应将光屏移至光具座上 cm刻度线处。
-
难度：
使用次数：142
入库时间：2014-07-09
某班同学在“测量小灯泡的电功率”的实验中，所测小灯泡的额定电压为2.5V。
（1）如图14甲所示是某组同学连接的实验电路，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连线（导线不能交叉）。
（2）电路连接正确后，该组同学由实验测得的数据绘制了如图14乙所示的I-U关系图象。由图象可知，小灯泡的额定功率是 W。
（3）为了比较发光二极管和小灯泡哪个更节能，接下来他们用一个发光二极管替换电路中的小灯泡，进一步测量发光二极管的电功率。闭合开关后，无论怎样调节滑动变阻器的滑片，发现此二极管都不发光，且电流表无示数，电压表有示数。经检查整个电路连接及元件均完好，则故障原因是： 。故障排除后，经测量和分析可知发光二极管比小灯泡更加节能。
-
难度：
使用次数：79
入库时间：2014-07-09

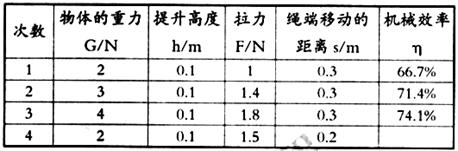

在“测量滑轮组的机械效率”的实验中，某组同学用同样的滑轮安装了如图15甲、乙所示的滑轮组，实验测得的数据如表2所示。
表2：
（1）表格内的第4次实验中应补充的数据是 （结果精确到0.1%）。这次数据是用图15中 （填“甲”或“乙”）所示的滑轮组测得的。
（2）分析比较第1 2 3次实验数据可以判定，若要增大滑轮组的机械效率，应该 。在第1次实验中，拉力F所做的额外功为 J。
（3）某同学认为，使用相同的滑轮所组成的滑轮组提升同一个重物时，越省力的滑轮组其机械效率越大，他的想法正确吗？请你利用补充完整后的表格中的数据说明你的判断： 。
图15
-
难度：
使用次数：162
入库时间：2014-07-09
随着生活水平的提高，人们对卫生间里空气质量的要求越来越高。
（1）为了保证空气流通，小刚家的卫生间安装了换气扇，且换气扇与电灯由同一个开关控制，闭合开关时，换气扇和电灯同时工作。
①请你用笔画线代替导线，将如图16所示的电灯、换气扇（用
表示）和控制它们的开关正确连入电路。
图16
②换气扇能将卫生间内的污浊空气排出，下列描述所涉及的物理知识与换气扇的工作原理相同的是 （填字母序号）。
a、拦河大坝建成上窄下宽
b、飞机的机翼设计成上凸下平
c、列车的铁轨铺设在枕木上
（2）卫生间常装有防止下水道“异味”上逸的装置。如图17是小刚家安装在洗手盆下方排水管的U形“反水弯”，它利用了 的特点，使U形管中始终留有一部分水，封堵下水道中的“异味”。小刚家的卫生间地面上还装有防止反味的地漏，如图18所示，其结构是一个“扣碗”（图甲）倒扣在存水杯，存水杯与下水管相连（图乙）。
一次，小刚全家外出旅行，一段时间后回到家中闻到卫生间有下水道反上的“异味”，经排查“异味”来自地漏（地漏及其连接均完好）。妈妈取下“扣碗”临时用抹布将地漏下水管口堵上。小刚认为这样做会影响地漏的正常使用，于是他拿掉抹布，观察存水杯的内部情况，并联想学过的物理知识，找到了造成地漏反味的原因是 。随即他想出一个简单可行的办法，马上就解决了地漏反味的问题，并且不影响地漏的正常使用。他的做法是：
图17 图18
