难度：
使用次数：117
入库时间：2014-07-07如图12所示，电源电压恒定，电阻R1=10Ω，当滑动变阻器R的滑片P由a移到b时，电压表示数由2V增大到5V，则在这一过程中，R1两端电压将 _________ ，电流表的示数将 _________ （选填“变大”“变小”或“不变”），电路中的电流的变化值为 _________ A．
-
难度：
使用次数：137
入库时间：2014-07-07
（2分）在图中画出斜面上的物体所受的重力G和物体对斜面压力F的示意图．
-
难度：
使用次数：130
入库时间：2014-07-07
（2分）（2004•泰州）将图中的电路元件连接好，使它们符合安全用电的要求．
-
难度：
使用次数：105
入库时间：2014-07-07

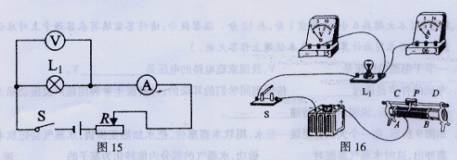

（7分）小王想知道小灯泡的亮度与什么因素有关．他找来额定电流均小于0.6A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图1所示的电路图进行探究．
（1）请你用笔画线代替导线，根据图1所示的电路图，将图2所示的实物图连接完整．
（2）若小王连接电路后闭合开关，灯L1发光微弱，移动滑片P也不能改变灯的亮度．原因是他把滑动变阻器的 _________ （选填“AB”或“CD”）接线柱接入了电路．若灯不亮，且电流表示数为零，电压表示数为6V，原因可能是 _________ ．
（3）小王排除故障后，按图2所示的电路继续进行实验：
①闭合开关，滑片P向 _________ （选填“A”或“B”）端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如表：
次数
电压/V
_________
实际功率/W
电阻Ω
1
1.6
0.20
0.32
8.00
2
2.5
0.24
0.60
10.42
3
2.8
0.26
0.73
10.77
②请将记录数据时遗漏的物理量和单位填入表格的空格处．
（4）小王注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮．结合表中数据得出结论：小灯泡越亮，它的实际功率就越 _________ ．
（5）用灯L2替换灯L1重复上面的实验时，需要改变电压表的量程，但发现电压表0～15V的量程坏了．如果他还能继续完成该探究实验．请你帮他画出能继续完成该探究实验的新的电路图．
-
难度：
使用次数：139
入库时间：2014-07-07

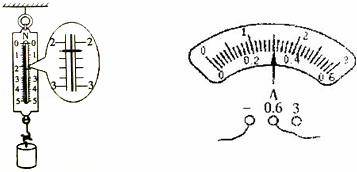

（8分）（2011•湛江）（1）写出下列读数：图所示弹簧测力计示数是 _________ N，电流表读数是 _________ A．
（2）张华和同学到东海岛钢铁基地参加社会实践活动，张华拾到一个小金属零件，他很想知道这个零件是什么材料做成的，就把它带回学校利用天平和量筒来测定这个零件的密度．具体操作如下：

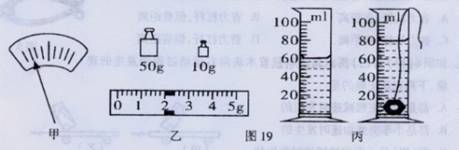

①把天平放在 _________ 上，并将游码移至标尺左端零刻线处；调节天平横梁平衡时，发现指针在分度盘标尺上的位置如图甲所示，此时应将平衡螺母向 _________ （填“左”或“右”）调节．
②用调节好的天平测零件的质量．天平平衡时，砝码的质量及游码在标尺上的位置如图乙所示，则零件的质量为 _________ g，用量筒测得零件的体积如图丙所示，则零件的体积为 _________ cm3，由此可算得小金属零件的密度为 _________ g/cm3．
③若该零件磨损后，它的密度将 _________ （填“变大”、“变小”或“不变”）．
