难度：
使用次数：150

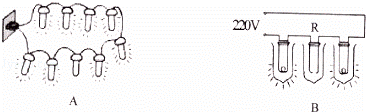

入库时间：2014-07-05今年校庆时，校园内的小树上挂着成串的小彩灯，小亮同学原以为这些小彩灯是串联的，但发现其中一盏灯的灯丝断了，其余灯仍然亮着，由此小亮推断，彩灯的电路并非纯粹的串联电路．经请教物理老师得知：每个彩灯的内部结构如图B所示，灯丝引线上均绕有金属电阻丝R，R上有一层绝缘物质，当彩灯发光时，R相当于断路．当灯丝断开后，R上的绝缘物质被击穿，形成通路，电流通过R流向下一个彩灯，这样其余彩灯仍能发光．仔细阅读上面的文字信息，回答下列问题：
（1）当彩灯的灯丝没有烧断时，金属电阻丝R与灯丝并联，灯丝却没被短路的原因是 ．
（2）当一个彩灯的灯丝被烧断时，其余彩灯仍能发光的原因是 ．
-
难度：
使用次数：118
入库时间：2014-07-05
如图所示，将边长为10cm的正方形物块，放盛有水的水槽内，待物块静止时，其下表面距 水面6cm．
求：（1）物块受到水的浮力大小；
（2）取出物块，把一冰块放入水中，冰块也漂浮在水面上，待冰块全部熔化后，水面高度会发生怎样的变化？说明理由．
-
难度：
使用次数：105
入库时间：2014-07-05
小丽的妈妈买了一台全自动豆浆机，如图甲所示．图乙是豆浆机的主要结构：中间部分是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，负责对液体加热煮沸．图丙是豆浆机正常工作时，做一次豆浆的过程中，电热管和电动机交替工作的“P﹣t”图象．下表是这个豆浆机的主要技术参数．
型号
SYL﹣666
额定电压
220V
额定频率
50Hz
电机功率
120W
加热功率
1210W
容量
1500mL
请解答下列问题：
（1）豆浆机正常工作时的最大电流是多大？
（2）豆浆机正常工作，做一次豆浆，加热时消耗的电能是多少？
（3）豆浆在正常工作状态下做一次豆浆，若大豆和清水总质量为1.5kg，初温为20℃，豆浆沸腾时温度是100℃．求豆浆机电热管的加热效率是多少？（已知大豆和清水的混合物的比热容及豆浆的比热容均为4.0×103J/（kg•℃），计算结果保留到小数点后一位）．
（4）在某一次豆浆机工作的时候，小丽将家里的其它用电器都关闭，她观察到豆浆机的电热管工作时，家里标有“1200r/kW•h”字样的电能表转盘在1min内转过了22转．此时豆浆机的实际功率是多大？
