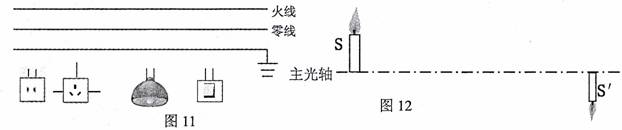

入库时间：2014-07-05请用笔画线表示导线，将图11中的电灯、开关和插座接入家庭电路中。
如图12所示，S为蜡烛，S‘为蜡烛通过凸透镜所成的像，请根据凸透镜成像特点，画图确定并标出凸透镜光心O点的位置及两侧焦点F的位置。
-
难度：
使用次数：173
入库时间：2014-07-05

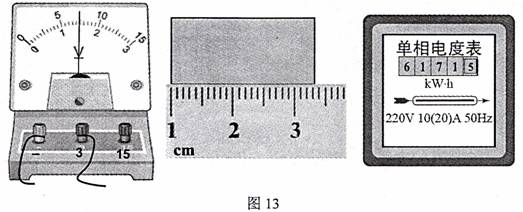

将图l3中三种仪器的测量结果（数值及单位）填写在下列相应的表格中。
-
难度：
使用次数：141
入库时间：2014-07-05

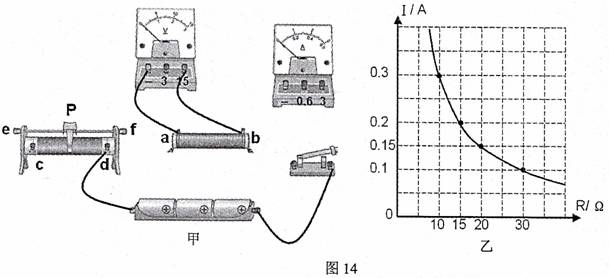

在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为4.5V），电流表、电压表和开关各一个，四个定值电阻（10Ω、15Ω、20Ω、30Ω），两个滑动变阻器（规格分别是“5Ω，2A”、“20Ω，1A”），导线若干。
（1）请用笔画线表示导线，在图l4（甲）中将实验电路图连接完整。
（2）在连接电路时，要求先将开关、滑动变阻器分别处于__________的位置（填字母）
A．目台、阻值强小处 B．断开、阻值最小处
C．断开、阻值任意 D．断开、阻值最大处
（3）实验时，先在ab间接接入10Ω电阻，移动滑P，使电压表示数为3V，并记录相应的电流值；再改接l5Ω的电阻，此时滑片P应向__________（选填“c”或“d”）端移动，这样移动滑片的目的是：_________________________________________________________。
（4）本实验需在ab间先后接入上述四个定值电阻，为完成整个实验，应该选取规格为___________的滑动变阻器。
（5）通过实验获救数据，得到如图14（乙）所示导体的电流I随电阻R变化的图像，由图像可得出结论：_________________________________________________________。
-
难度：
使用次数：115
入库时间：2014-07-05
在一节复习课《你所知的密度测量》中，，各学习小组交流了多种测量密度的方法，下面是交流的一部分实验。
（1）第一组介绍“测量金属块的密度”
如图15所示，用天平测出金属块的质量为__________g。量筒中原有水的体积是22ml，则金属块的密度为______________g/cm3。
（2）第二组介绍“测量花生油的密度”
实验室提供了下列器材：烧杯一个（无刻度）、弹簧测力计一个、实心铁块一个、细线、足量的水和花生油。请你写出测量花生油密度的实验步骤ρ油表达式。
（3）在实际测量中，第二组同学发现铁块重力超出弹簧测力计的量程，尝试将铗块浸没水中时则发现测力计示数F在量程范围内。这个铁块的重力到底有多大？请你写出铁块重力的表选式G=___________________（己知铁块的密度为ρ铁）。
-
难度：
使用次数：191
入库时间：2014-07-05
李强骑着电动自行车以5m/s的速度在水平路面上沿直线匀速行驶了300s，假设在此过程中电动自行车的牵引力为20QN，求：
（1）电动自行车行驶的路程是多少？
（2）牵引力儆功的功率姓多少？
