难度：
使用次数：102
入库时间：2014-07-04(1)．如图所示，S′是发光点S在平面镜中所成的像，图中已画出了一条入射光线和反射光线，请你在图中画出另一条入射光线SA的反射光线。
(2)如图，用笔画线代替导线将部分家庭电路连接完整。
-
难度：
使用次数：134
入库时间：2014-07-04
小明在实验室探究冰熔化和水沸腾时温度的变化特点，根据测量结果画出相关图象，如图甲所示：
（1）要完成这两个实验，都需要的测量仪器是计时器和 。
（2）水沸腾时温度计示数如图乙所示．该示数是 段所对应的温度值（选填“AB”或“DE”）。
（3）如图甲（a）所示，OA段与BC段的倾斜程度不同，这是因为 。
(4) 在BC段所示的过程中，该物体的状态为 。
-
难度：
使用次数：77
入库时间：2014-07-04
根据“探究杠杆平衡的条件”实验要求，完成下列各题：
（1）实验开始时，杠杆的位置如图甲所示。小明
同学想要通过调节杠杆右端的螺母，使杠杆在水平位置平衡，则调节时应使右端的螺母向______移动（选填“左”或“右”）。
（2）图乙中要使杠杆平衡，应在a处挂 个钩码。
（3）当弹簧测力计由图丙的竖直地拉着变成倾斜地拉着，使杠杆在水平位置静止时,弹簧测力计的示数将__________（选填“变大”、“不变”或“变小”）。
-
难度：
使用次数：351
入库时间：2014-07-04

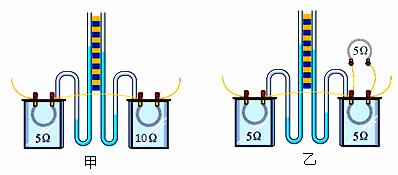

圆圆同学在探究电流流过导体产生的热的多少与什么因素有关时采用了如下图16所示的实验装置。请仔细观察甲、乙两图
（1）实验中通过观察 两个U形管中 的变化来比较电流通过导体产生的热量的多少。
（2）你认为甲图所示的装置是用来研究电流流过导体产生的热与 的关系。
（3）由乙图所示的实验现象可以得到的结论是在电阻相同、通电时间相同的情况下，通过电阻的 越大，电阻产生的热量越多。
（4）该实验采取的探究方法是 。
-
难度：
使用次数：104
入库时间：2014-07-04
随着生活品味的提升，玻璃房逐渐受到人们的青睐，这大玻璃窗户的清洁可由如图所示的“自动擦窗机器人”完成。某“自动擦窗机器人”的质量为2
，它的“腹部”有吸盘。当擦窗机器人的真空泵将吸盘内的空气向外抽出时，它能牢牢地吸在竖直玻璃上。（
取
）（1）当擦窗机器人在竖直玻璃板上静止时，摩擦力为多少？此时若真空泵继续向外抽气，则擦窗机器人受到的摩擦力 （选填“变大”、“变小”或“不变”）。
（2）吸盘与玻璃的接触面积为
，若吸盘在此面积上对玻璃的压强为
，则吸盘对玻璃的压力是多大？（3）擦窗机器人竖直向下运动时，若真空泵继续向外抽气，则擦窗机器人受到的摩擦力 _______（选填“变大”、“变小”或“不变”）。
（4）擦窗机器人在6s内匀速竖直向下运动了0.6m，重力做功的功率是多大？
