难度：
使用次数：294
入库时间：2014-07-04如图所示的杠杆中，已知动力F1和阻力臂L2，请你作出动力臂L1和阻力F2．
-
难度：
使用次数：154
入库时间：2014-07-04
如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，要使螺线管转动后静止时A端指向北，B端指向南，请你在图中标出螺线管中的电流方向．
-
难度：
使用次数：108
入库时间：2014-07-04
正确读数：
（1）图1中，体温计的示数是 ．
（2）图2中，电能表的示数是 KW•h．
（3）图3中，物体的长度是 cm．
-
难度：
使用次数：157
入库时间：2014-07-04
“在水平木板上铺上粗糙程度不同的材料，小车自斜面顶端由静止开始滑下，比较小车在水平面运动的距离”（如图所示）．伽利略、牛顿等科学家曾多次做过类似实验，并在此基础上分析推理得出著名的牛顿第一定律．请回答下列问题：
（1）为了得出科学结论，三次实验中小车每次都从斜面上同一位置由静止自由下滑，这样做的目的是 ．
（2）三次实验中，小车在 表面上停止的最慢，是因为小车在该表面受到的阻力最 ．
（3）进一步推理可知，若水平面对光滑（小车不受阻力），则小车会在水平面上做 运动．
-
难度：
使用次数：127
入库时间：2014-07-04
小华用电流表和电压表测量某定值电阻R的阻值，他进行了如下操作：

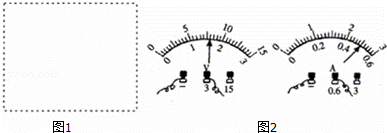

（1）请帮他在图1方框中画出该实验的电路图．
（2）小华按电路图连接好实物图后，闭合开关，发现电流表无示数，电压表指针发生明显偏转．电路中存在的故障是 ．
（3）排出故障后，小华改变电阻两端的电压进行了三次测量，其中第二次实验中电流表和电压表的指针偏转情况如图2，请将数据记录表格补充完整（计算结果保留两位小数）．
实验次数
1
2
3
电压U/V
1.00
1.80
电流I/A
0.32
0.55
电阻R/Ω
3.13
3.27
（4）由于实验误差，小华三次测出的电阻并不相等，那么该电阻的阻值应该是 Ω．
