难度：
使用次数：189

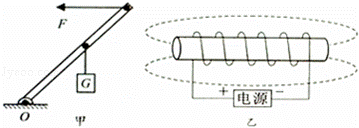

入库时间：2014-07-04按下列要求，在答题卡上作图．
（1）如图甲，请画出力F对支点O的力臂l．
（2）如图乙，请在相应位置标出螺线管的N极和磁感线的方向．
-
难度：
使用次数：195
入库时间：2014-07-04

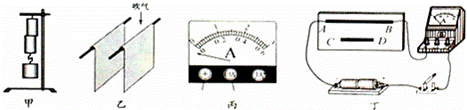

根据下列实验现象，回答问题：
（1）如图甲，将两个铅块的底面削平，然后用力压紧，可使它们结合在一起，即使下端吊着重物也不能把它们拉开，这说明分子间存在相互作用的 ．
（2）如图乙，让纸自由下垂，在两张纸的中间向下吹气，发现两张纸 会靠拢，实验说明：在气体中，流速越大的位置压强 ．
（3）如图丙，闭合开关时发现电流表的指针偏向刻度盘的左侧，原因是 ．
（4）如图丁，AB和CD为粗细相同、长度不同的镍铬合金线．将它们分别接入电路中，闭合开关，通过比较电流表的示数，可以探究导体电阻的大小与导体的 有关．
-
难度：
使用次数：120
入库时间：2014-07-04
如图是“探究动能大小与哪些因素有关”的实验装置．
（1）实验中为了保证 不变，应始终使用同一个小球；
（2）让小球A从不同的高度由静止开始滚下，是为了研究小球到达水平面时动能的大小是否与 有关；
（3）实验中通过比较物块B在同一水平面上被撞击的 来比较小球A到达水平面时动能的大小；
（4）实验表明，质量相同时，小球的速度越大，动能越 ．
-
难度：
使用次数：154
入库时间：2014-07-04
在“探究凸透镜成像规律”的实验中，所选用凸透镜的焦距为10cm．
（1）点燃蜡烛，调节烛焰、凸透镜和光屏，使三者的中心大致在 ．
（2）当蜡烛与凸透镜的距离如图，烛焰在光屏上成倒立、 （选填“放大”、“缩小”或“等大”）的实像．照相机、投影仪和放大镜是常用的三种光学仪器，其中 遵循此成像规律．
（3）若将蜡烛移到距凸透镜5cm处时，前后移动光屏，在光屏上 （选填“能”或“不能”）得到蜡烛的像．此时凸透镜成 （选填“实”或“虚”）像．
-
难度：
使用次数：92
入库时间：2014-07-04

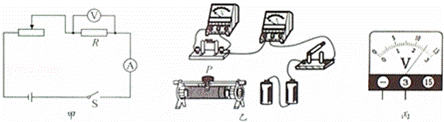

用如图甲的电路测定量定值电阻R的阻值．
（1）测量电阻的实验原理是 ．
（2）按图甲电路，将图乙中的滑动变阻器正确连入电路．
（3）连接电路时，开关必须 ，正确连接电路后，闭合开关前，滑动变阻器的阻值应处于 值．
（4）闭合开关．将图乙中的滑动变阻器的滑片P向左移动时，电流表的示数会 ，当滑片P滑到某一位置时，电流表的示数为0.5A，电压表的示数如图丙．由此可知被测电阻的阻值R= Ω．
（5）该同学完成一次试验后，为确保测量结果的准确性，接下来的操作是 ．
A．换用阻值不同的电阻再进行几次测量 B．调节滑动变阻器的滑片P到不同位置再进行．
