难度：
使用次数：178
入库时间：2014-07-04（1）如图，一束光线与水平面成30o角斜射到水面上，同时发生反射和折射，请在图中画出反射光线和折射光线的大致方向，标出反射角的度数。
（2）如图，小磁针保持静止，通电螺线管的磁性有无可以很方便地控制。请在图中标出通电螺线管的N、S极，标出电源正、负极，在虚线框内添加必要元件将电路补充完整。
-
难度：
使用次数：95
入库时间：2014-07-04
如图是某物质熔化时温度随时间变化的图像
。这种物质是__________（选填“晶体”或“非晶体”），该物质的熔点是_________℃，熔化过程持续的时间是_________min。熔化过程中，该物质的内能__________（选填“不变”、“增加”或“减少”）。
-
难度：
使用次数：195
入库时间：2014-07-04
小明用天平、小玻璃杯和水测量食用油的密度（水的密度为ρ水），实验步骤如下：
A．将天平放在水平桌面上，分度盘指针如图所示。接下来应该：先将游码移到标尺________刻度线处，并调节____________，使天平平衡；
B．用天平测出空
玻璃杯的质量为m0；C．用记号笔在玻璃杯上做一个标记，向玻璃杯内加水到标记处，用天平测出水和杯的总质量为m1；
D．将杯内的水全部倒出，并用干抹布擦干，向玻璃杯内加入 _________________，用天平测出________________________。
（1）在上面横线上将步骤补充完整，用规定符号表示所测物理量。
（2）食用油密度的表达式（用所测物理量的符号表示）为：ρ油=_________。
-
难度：
使用次数：108
入库时间：2014-07-04

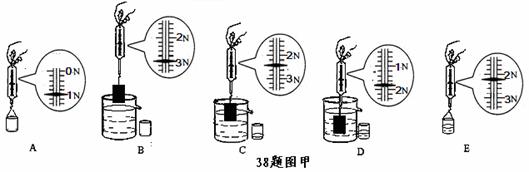

如图甲是“探究浮力大小”的实验过程示意图。
（1）实验步骤C和D可以探究浮力大小与_______________的关系，步骤B和______可以测出物块浸没在水中时受到的浮力F浮，步骤A和______可以测出物块排开的水所受重力G排；比较F浮与G排，可以得到浮力的大小跟物体排开的水所受重力的关系。
（2）图乙是物块缓慢浸入水中时，弹簧测力计示数F随浸入深度h变化的关系图像。分析图象，可得关于浮力大小的初步结论：①物块浸没前，___________________________________，物块所受的浮力越大；
②物块浸没后，所受的浮力大小与____________________无关。
（3）此物块的密度是_______________g/cm3。
第38题图甲
第38题图乙
-
难度：
使用次数：126
入库时间：2014-07-04

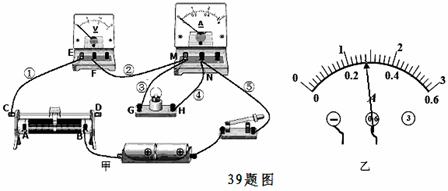

如图甲，是小凯连接的测量标有电压为2.5V 的某小灯泡电阻的实验电路，图中的①～⑤是部分导线的序号，Ａ～Ｎ是部分接线柱的编号。
第39题图
（1）只改接图中的一根导线，就能改正电路中的连接错误。请简述你的改正方法:
_______________________________________________________________。
（2）检查电路无误后，闭合开关，移动滑片，使电压表的示数为2.5V，电流表读数如图乙，示数是_________A，小灯泡正常发光，此时灯丝的电阻为_______Ω。向________（选填“左”或“右”）移动滑动变阻器滑片，灯泡两
端电压逐次下降，灯丝温度也不断降低，测量数据如下表。实验次数
1
2
3
4
5
6
发光情况
明亮
较亮
不很亮
较暗
微光
熄灭
电压U/V
2.5
2.1
1.7
1.
30.9
0.5
电流I/A
0.26
0.24
0.21
0.19
0.16
电阻R/Ω
8.1
7.1
6.2
4.7
3.1
（3）对比不同电压下小灯泡的阻值，把你的发现写成具有概括性的一句话：
________________________________
_______________________________。
