难度：
使用次数：54

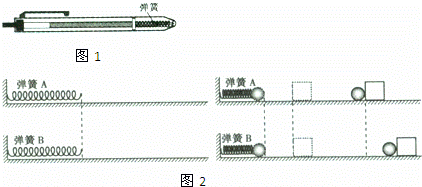

入库时间：2014-07-03同学们所用的笔，有些在靠近笔端的地方装有一个轻质弹簧（如图1所示）．小文和小军各自拿自己装有弹簧的笔玩弹笔游戏．结果发现小军的笔弹得高一些，小文分析：笔弹起的高度与笔内弹簧的弹性势能的大小有关，那么弹簧弹性势能的大小又跟什么因素有关呢？
小文猜想：
①弹簧弹性势能的大小可能跟它的材料有关；
②弹簧弹性势能的大小可能跟它弹性形变的程度有关．
（1）小文利用两个外形完全相同但材料不同的弹簧A和B、一个小钢球、一个轻木块，在同一水平面上进行了如图2所示的实验，此实验是为了验证猜想 ，实验中弹性势能的大小是通过 来体现的．
（2）请你设计一个实验方案来验证另一个猜想（写出简要的实验步骤，分析可能出现的现象并得出结论）．
-
难度：
使用次数：134
入库时间：2014-07-03
小琴在“探究电压一定时，电流与电阻关系”的实脸中，可供使用的实验器材有：电源（电压恒为6V）、电流表、滑动变阻器、开关各一个、阻值不同的定值电阻四个（5Ω、10Ω、15Ω、20Ω），导线若干．
（1）如图所示是小琴连接的实物电路，开关闭合前，应将滑动变阻器滑片移至 处（选填“c”或“d”）．
（2）实验时，小琴先把阻值为5Ω的电阻接入a、b间，闭合开关，移动滑片P，使电压表的示数为2.4V，记下相应的电流值；
（3）将5Ω的电阻换成10Ω的电阻接入a、b间，闭合开关后，滑片P应向 （选填“左”或“右”）端移动，直至电压表示数为2.4 V，记下相应的电流值；
（4）再将5Ω的电阻换成10Ω的电阻接人a、b间，重复步骤（3）；
（5）小琴在换用20Ω电阻做实验时，发现电阻已经损坏，她灵机一动，利用现有的几个电阻解决了这个问题．请你写出小琴的做法： ．
（6）实验完成后，得到实验数据，如下表所示：
实验序
号电压U/V
电阻R/
电流I/A
1
2.4
5
0.48
2
2.4
10
0.24
3
2.4
15
0.16
4
2.4
20
0.12
分析数据可得：
①电压一定时，通过异体的电流与导体的电阻成 ．
②实验时小琴所用的滑动变阻其最大阻值不能小于 Ω．
