难度：
使用次数：154
入库时间：2014-07-03一弹簧测力计下挂一圆柱体，将圆柱体从盛水的烧杯上方离水面某一高度处缓慢下降，然后将圆柱体逐渐浸入水中。如图10表示全过程中弹簧测力计的示数F与圆柱体下降高度h变化关系的图像。（g取10N/kg）则：
(1)圆柱体受到的最大浮力是多少？
(2)当圆柱体刚好全部浸没时，下表面受到水的压强为多少？
(3)圆柱体的密度是多少？
-
难度：
使用次数：87
入库时间：2014-07-03

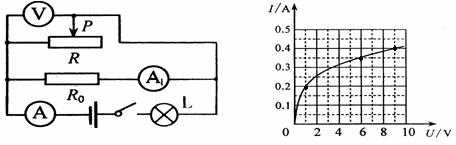

如下图所示的电路中，电源电压保持不变，灯泡的
额定电压为9V，灯泡的I-U关系如图11所示，电压表的量程为0~15 V，电流表的量程为0~0.6 A，变阻器R的最大电阻为400 W。求：(1)移动滑动变阻器使小灯泡正常工作，此时电压表、电流表A1读数分别为7V和0.07A，求：R0的电阻和电源电压。
(2)在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，求，电路消耗的最小功率及此时滑动变阻器连入电路中的电阻。
