入库时间：2014-07-03如图12所示，为地球磁场的N、S极，请在图中的曲线上用箭头标出地磁场的磁感线方向。
如图13所示，重为3N的饮料盒放在水平桌面上，请作出饮料盒所受重力
和支持力的示意图。 -
难度：
使用次数：113
入库时间：2014-07-03

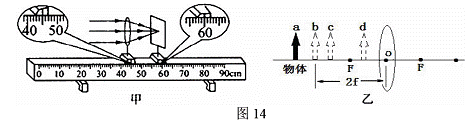

在“探究凸透镜成像规律”的实验中：
（1）由图14甲可知，该凸透镜的 是15.00cm。
（2）实验前，在摆放凸透镜、蜡烛和光屏时要求三者的中心在同一水平高度，同时注意将
（填“凸透镜”、“蜡烛”或“光屏”）摆放在另外两个元件的中间。（3
）如图14乙所示，若想在光屏上（光屏未画出）得到烛焰清晰放大的实像，则烛焰应位于透镜左侧a、b、c、d四个位置中的__________位置。（4）通过实验小明明白了照相机的成像原理，一次他在给兄弟班级照毕业像时，发现两旁还有同学没有进入观景框内，他应将照相机 (填“靠近”或“远离”)被拍照的同学，这样才能在观景框内看到全班同学清晰的画面。
（5）小明进一步学习知道了眼球的成像原理。一束来自远处的光经眼球的角膜和晶状体折射后所成的像落在视网膜 （填“前”或“后”），这就是近视眼，矫正方法是戴一副由 （填“凸”或“凹”）透镜片做的眼镜。
-
难度：
使用次数：143
入库时间：2014-07-03

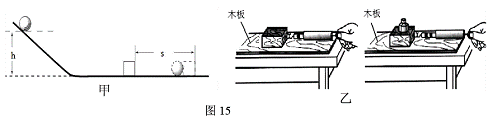

在“探究物体的动能与哪些因素有关
”实验时，小明让大小不同的实心钢球从同一斜面上相同的高度处由静止滚下，在水平面上运动并推动木块移动，如图15甲所示。（1）实验中，大小不同的钢球在水平面上推动木块移动的距离 （填“相同”或“不同”）。比较实验现象，可以推理出动能较小的是
的钢
球。（2）小明选用大小不同钢球从同一斜面的同一高度由静止滚下，是为了探究动能大小与 的关系。
（3）实验时，若让同一钢球从斜面相同高度处滚下，推动木块在粗糙程度不同的水平面上移动，小明发现水平面越光滑，木块移动的距离越 （填：“远”或“近”）；若水平面绝对光滑，木块将 。（4）同班的小红同学，发现木块移动的距离没有其他同学的明显，认为是木块太重的原因造成。为了验证猜测，小红设计了“探究滑动摩擦力与压力大小关系”的方案，如图15乙所示，当接触面粗糙程度不变，通过实验得到了表格中的相关数据，请帮小红分析，此次试验中，滑动摩擦力的大小与压力之间的表达式为： 。
乙
-
难度：
使用次数：69
入库时间：2014-07-03
在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干。小明在实验时连接的电路如图16所示。
（1）在探究“电流与电压的关系”实验中：
①闭合开关前，要将滑动变阻器滑片移至 （填“A”或“B”）端；电路中滑动变阻器起到保护电路元件安全和 的作用；
②闭合开关S，无论如何移动滑动变阻器的滑片P，发现电流表示数几乎为零，电压表示数约为3V，此时，电路出现的故障可能是 ；小明排除故障后继续实验。
（2）在探究“电流与电阻的关系”实验中：
①电路中滑动变阻器起到保护电路元件安全和 的作用；
②小明先将R﹦10Ω的电阻接入，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V，记下电流表示数；接着在滑动变阻器的滑片位置不变，把R换为15Ω的电阻时，应向_____（填“A”或“B”）方向移动滑动变阻器的滑片P，才能使电压表示数为2.5V，同时记下电流表的示数；
③若要使所给的5个定值电阻分别接入电路中都能正常进行实验，应该选取至少标有 Ω的滑动变阻器；
④根据
多次测量数据描绘出电流随电阻变化的曲线如图17所示，小明由图像得出的结论是： 。（3）若继续使用该实验电路，还可以进行的实验有
（只要求填写一个实验名称）。
-
难度：
使用次数：149
入库时间：2014-07-03
冰壶运动是2014年索契冬奥会的比赛项目之一，冰壶形状如图18所示。比赛时使冰壶沿着冰道的中心线滑行，以冰壶静止时距离营垒圆心的远近决定胜负。冰壶是由花岗岩凿磨而成，若冰壶的质量约为19kg，与冰道接触的底面积约为190cm2。
请解答下列问题：
（1）冰壶受到的重力是多
少？（2）冰壶到达营垒静止在冰面上时,对冰面的压强是多少？
